Jak správně namontovat profilové úchytky: Minimalistický design pro čisté linie nábytku

Hranová profilová úchytka (nazývaná také narážecí či zafrézovací lišta) představuje nábytkové kování, které se instaluje přímo na hranu nebo zadní stranu nábytkového čela. Díky tomu vytváří zcela hladký, minimalistický vzhled bez nutnosti montovat klasická vystouplá madla či knopky.

Volba moderních bezúchytkových systémů zásadním způsobem ovlivňuje celou konstrukci nábytku. Zatímco čistě mechanické systémy typu push-to-open zcela eliminují jakékoliv vnější prvky, profilové úchytky na hranu představují ideální funkční kompromis. Poskytují pevný a ergonomický úchop pro přenos tažné síly, aniž by narušovaly jednolitou plochu nábytkových dvířek. Správná montáž však vyžaduje precizní výpočet mezer mezi čely (tzv. spárového obrazu) a důkladnou znalost vlastností nosných materiálů, jako jsou dřevotřískové desky, MDF nebo masivní dřevo.

Typy profilových úchytek a jejich konstrukční specifika

V nábytkářské praxi se podle tvaru profilu a způsobu upevnění rozlišují dva základní konstrukční systémy. Každý z nich klade specifické nároky na opracování plošného materiálu a přípravu korpusu.

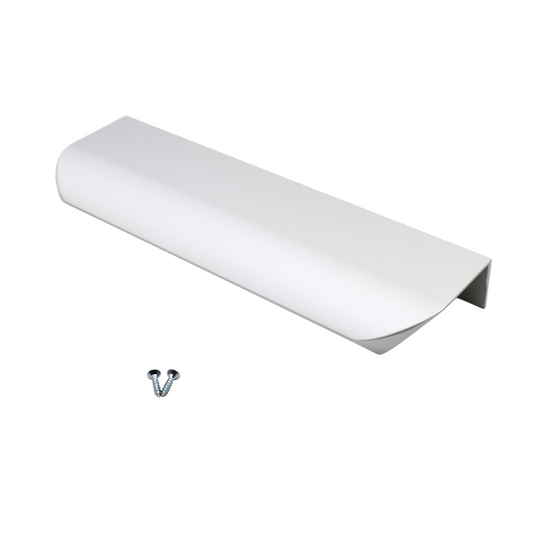

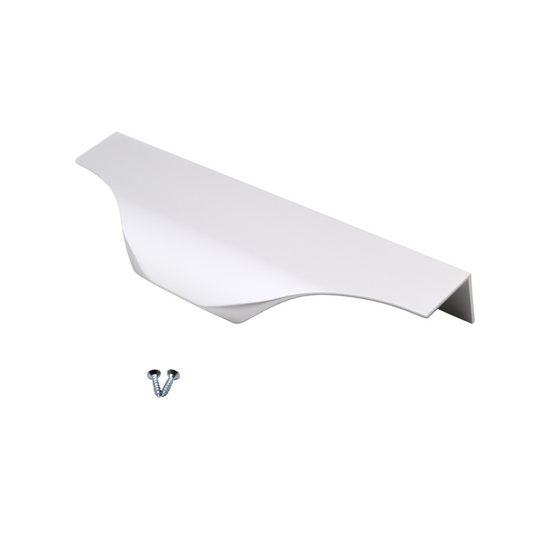

1. Šroubované profilové úchytky (profily typu L a U)

Tento typ úchytky se připevňuje vruty ze zadní strany nábytkového čela. Horní či boční rameno profilu přitom přesahuje přes hranu dvířek. Tloušťka materiálu kování (obvykle v rozmezí 1,2 mm až 2,0 mm) tak přímo leží na hraně desky. Jedná se o nejpopulárnější řešení pro dodatečnou montáž i zakázkovou výrobu, protože nevyžaduje žádné frézování do hrany. Pro tyto aplikace jsou ideální volbou hliníkové úchytky na skříňky, které jsou dostupné v různých modulových šířkách odpovídajících standardním rozměrům nábytkových desek.

2. Zafrézované narážecí profilové lišty (profily s perem)

U tohoto systému je hliníkový profil opatřen montážním perem (často s jemným vroubkováním nebo protihroty), které se zalisovává či vlepuje do předem vyfrézované drážky v úzké hraně nábytkového čela. Úchytka pak lícuje s horní hranou dvířek a nepřidává žádnou stavební výšku navíc. Toto konstrukční řešení je typické pro prémiový a průmyslový nábytek, vyžaduje však přesné strojní opracování pomocí horní frézky nebo stacionární CNC frézky.

Materiálové varianty a povrchové úpravy

Při otevírání plně naložených zásuvek působí na profil značný mechanický tah a namáhání v ohybu i krutu. Proto se profilové lišty vyrábějí především z taženého hliníku nebo tvarované oceli.

• Eloxovaný hliník: Vyniká velmi nízkou hmotností při zachování vysoké torzní tuhosti. Eloxovaná vrstva je chemicky odolná vůči působení lidského potu a mastnoty. Hliníkové profily lze v dílně snadno zkrátit na míru pomocí pokosové pily s kotoučem určeným na neželezné kovy.
• Broušená ocel: Extrémně pevná a tvarově stálá varianta, která je vhodná pro široká a těžká čela. Kovové rukojeti na skříňky s povrchovou úpravou z broušené oceli mají jemnou strukturu, která efektivně maskuje otisky prstů i drobné mikroškrábance vznikající při každodenním používání.
• Barevné práškové lakování: Skvěle slouží pro vytvoření kontrastních linií nebo naopak tón v tónu splývajících ploch. Zatímco černé matné lišty vytvářejí moderní industriální akcent, bílé madla na skříňky na světlých dekorech působí téměř neviditelně a zachovávají celistvost plochy.
• Klasické stříbrné odstíny: Univerzální volbou pro minimalistické interiéry je stříbrné kování na skříňky, které harmonicky doplňuje moderní spotřebiče a další kovové prvky v místnosti.

Technické parametry a plánování před montáží

Než přistoupíte k samotnému vrtání nebo frézování, musíte zkontrolovat několik zásadních technických parametrů. Chyba v přípravné fázi vede ke kolizím čel při zavírání nebo k vytržení vrutů z nosného materiálu.

1. Kompatibilita s tloušťkou desky

Všechny úchytky s profilem ve tvaru U jsou navrženy pro konkrétní jmenovitou tloušťku nábytkových desek. Ve středoevropském truhlářství jsou standardem tloušťky 16 mm, 18 mm a 19 mm. Profil vyrobený pro 19 mm desku bude na desce o tloušťce 16 mm volný a způsobí nevzhlednou spáru. Naproti tomu profily tvaru L, které se montují výhradně ze zadní strany a nepřekrývají celou tloušťku hrany, jsou vůči tloušťce materiálu zcela univerzální.

2. Výpočet mezer a spár mezi čely

Toto je nejkritičtější krok při plánování šroubovaných lišt. Pokud má úchytka tloušťku stěny 1,5 mm a přesahuje přes horní hranu zásuvkového čela, sníží se mezera vůči nadřazenému čelu přesně o tuto hodnotu. Pokud je standardní spára korpusu navržena na 3,0 mm, zmenší se po instalaci úchytky na pouhých 1,5 mm. Při drobných nepřesnostech seřízení výsuvů to může vést k drhnutí čel o sebe. U dvou zásuvek nad sebou, kde jsou obě vybaveny horní lištou, se tloušťka sčítá. V takových případech je nutné konstrukční spáru mezi čely navrhnout v šířce alespoň 4,0 mm až 5,0 mm.

3. Přizpůsobení závěsů při vertikální instalaci

Pokud se profilové úchytky montují vertikálně na křídlová dvířka skříněk, ovlivňují kinematiku otevírání. Pokud je lišta umístěna na straně, kde jsou nábytkové panty, musí být tloušťka materiálu kompenzována seřízením hloubky na montážní podložce závěsu. Zabráníte tím tomu, aby hrana dvířek při otevření v úhlu 90° až 110° narážela do boku korpusu.

4. Délka úchytky a rozteče montážních otvorů

Úchytky lze instalovat buď přes celou šířku nábytkového čela, nebo jako kratší segmenty umístěné uprostřed či na kraji. U celoplošných profilů musí délka přesně odpovídat šířce čela (například 596 mm pro standardní korpus šířky 600 mm). U kratších středových verzí se rozteče šroubů obvykle řídí standardními modulovými roztečemi, jako jsou 160 mm, 192 mm nebo 320 mm.

Využití v interiérovém designu a ergonomie

Díky své nízké prostorové náročnosti a plochému designu jsou profilové úchytky nenahraditelné v celé řadě funkčních zón domova.

Kuchyňské linky: V moderní kuchyni dominují hluboké a široké zásuvky na hrnce a potraviny. Špičkový plnovýsuv se zatížením 30 kg až 50 kg klade při otevírání značný mechanický odpor. Celoplošná profilová lišta umožňuje zabrat kdekoliv po celé šířce, čímž rovnoměrně přenáší tah na kuličkové pojezdy či skryté spodní výsuvy a zabraňuje křížení zásuvky v korpusu.

Obývací pokoje a ložnice: U velkoformátových šatních skříní, komod a televizních stolků hraje prim dekor lamina, dýhy nebo laku. Výrazná madla často ruší přirozenou kresbu dřevodekoru. Úzká hrana integrované úchytky zachovává ničím nerušenou plochu. V minimalistických interiérech skvěle ladí i další funkční nábytkové doplňky, které podporují čistotu detailu.

Postup montáže krok za krokem

Způsob instalace se zásadně liší podle toho, zda používáte šroubovaný profil, nebo variantu do vyfrézované drážky. Mějte na paměti, že nesprávně předvrtaný otvor v laminované desce funguje jako klín a spolehlivě odštípne povrchovou vrstvu.

Metoda A: Montáž šroubovaných profilů ze zadní strany

Potřebné nářadí a vybavení:

• Akumulátorový šroubovák s regulací točivého momentu
• Vrták do dřeva s vodicím hrotem (průměr 2,5 mm nebo 3,0 mm podle jádra vrutu)
• Zápustné vruty do dřeva (nejčastěji rozměr 3,5 × 15 mm, drážka PZ2 nebo Torx)
• Úhelník, svěrky s měkkými chrániči a tužka

Krok 1: Přesné usazení a fixace Přiložte profil na hranu čela. U celoobvodových lišt zkontrolujte, zda profil dokonale lícuje s bočními hranami. U kratších středových madel přesně vyměřte vzdálenost od okrajů pomocí úhelníku. Profil pevně upněte truhlářskou svěrkou, přičemž použijte dřevěnou nebo plastovou podložku, aby nedošlo k poškrábání eloxovaného povrchu.

Krok 2: Předvrtání otvorů (zcela nezbytné) U materiálů jako MDF a dřevotříska je předvrtání naprostou nutností. Vruty se umisťují velmi blízko k vnější hraně desky, kde je materiál náchylný k roztržení. Přes připravené otvory v kování kolmo předvrtejte otvory do hloubky odpovídající délce vrutu bez tloušťky profilu (cca 12–13 mm). Použijte hloubkový doraz na vrtáku, abyste neprovrtali čelní pohledovou stranu.

Krok 3: Zašroubování vrutů Do předvrtaných otvorů zašroubujte vruty se zápustnou hlavou. Hlava vrutu musí přesně zapadnout do prolisu v hliníkovém profilu. Pokud by hlava vyčnívala, mohla by při zavírání narážet do přední hrany korpusu nebo vodicích lišt. Šroubujte s citem a nízkým utahovacím momentem, aby nedošlo ke stržení závitu v dřevotřísce.

Metoda B: Montáž zafrézovaných úchytek s perem

Tento postup vyžaduje vyšší řemeslnou zručnost a odpovídající strojní vybavení.

Potřebné nářadí a vybavení:

• Horní frézka s přesným paralelním dorazem
• Kotoučová nebo stopková drážkovací fréza (tloušťka odpovídající peru úchytky, typicky 2,5 mm až 3,0 mm)
• Kvalitní montážní PUR lepidlo nebo konstrukční tmel
• Gumová palička

Krok 1: Nastavení frézky Drážka musí být vyfrézována přesně v podélné ose úzké hrany čela. Nastavte paralelní doraz horní frézky tak, aby fréza běžela přesně středem tloušťky materiálu. Hloubku frézování nastavte podle délky montážního pera úchytky (zpravidla 8 mm až 12 mm) s tolerancí +0,5 mm pro prostor na lepidlo.

Krok 2: Vyfrézování drážky Drážku vyfrézujte plynulým a rovnoměrným pohybem. U tvrdých a hutných materiálů (např. kompaktní MDF) se doporučuje frézovat ve dvou dílčích krocích, aby nedocházelo k přehřívání frézy a pálení materiálu.

Krok 3: Nanesení lepidla a zalisování profilu Do vyfrézované drážky naneste tenkou, souvislou housenku konstrukčního lepidla. Vyvarujte se nadměrného množství, které by se po zaražení profilu vytlačilo na pohledovou plochu dvířek. Přiložte profil a pomocí lehkých, rovnoměrných úderů gumovou paličkou jej postupně od jednoho konce k druhému zaklepejte do drážky. Lišta musí dosednout absolutně rovně a celou plochou lícovat s hranou. Před dalším zatěžováním nechte lepidlo zcela vytvrdnout dle pokynů výrobce.

Časté chyby při montáži a jak jim předcházet

I při pečlivé práci se mohou objevit komplikace, které ovlivňují funkčnost a životnost nábytku.

• Stržený závit v dřevotřísce: Pokud se vrut v dřevotřískové desce protočí a nedrží, nepoužívejte širší vrut – jeho hlava by nezapadla do zápustného otvoru v profilu. Správným řešením je otvor odvrtat na průměr 6 nebo 8 mm, vlepit dřevěnou bukovou hmoždinku (kolík), zarovnat s povrchem a po vytvrdnutí lepidla znovu přesně předvrtat.
• Prach a nečistoty v profilu: Profilové úchytky mají ze své podstaty vnitřní žlábek, v němž se v kuchyňském prostředí může usazovat mastnota a prach. Pro údržbu eloxovaných a lakovaných profilů nepoužívejte abrazivní čisticí písky ani drátěnky. K dokonalému vyčištění stačí mikrovláknová utěrka a jemný saponátový roztok.
• Vzájemný kontakt dvířek na středové mezistěně: Pokud se vedle sebe nacházejí dvoje křídlová dvířka osazená na jedné společné středové příčce korpusu, mohou jejich úchytky při současném otevírání kolidovat. Zde je nutné precizně seřídit naložení a spáru dvířek pomocí stavěcích excentrických šroubů na ramínku nábytkového pantu.

Často kladené otázky (FAQ)

Lze profilové úchytky namontovat na jakákoliv nábytková dvířka?
Většinu šroubovaných profilů typu L lze použít na jakákoliv standardní čela z plošných materiálů. U profilů obepínajících hranu (tvar U) je nutné dodržet přesnou shodu vnitřní šířky kování s tloušťkou desky (nejčastěji 16, 18 nebo 19 mm). Skleněná dvířka nebo velmi tenké kompaktní desky vyžadují odlišné technologické systémy uchycení.

Musí úchytka pokrývat celou šířku zásuvky?
Nikoliv, jde primárně o estetické rozhodnutí. Průběžná lišta přes celou šířku podtrhuje horizontální členění nábytku a optimálně rozkládá sílu při otevírání. Kratší středové profily působí decentněji. Z technického hlediska jsou obě varianty plně funkční, pokud jsou spolehlivě ukotveny.

Jaký průměr vrtáku zvolit pro předvrtání otvorů pro vruty?
Pro standardní montážní vruty o průměru 3,5 mm se používá vrták o průměru 2,5 mm, pro vruty o průměru 4,0 mm pak vrták o průměru 3,0 mm. Doporučujeme používat vrtáky do dřeva se středicí špičkou, které přesně drží směr a nesklouznou po hladkém laminovaném povrchu.

Jsou profilové lišty vhodné pro velmi těžké zásuvky?
Ano, při správném počtu upevňovacích bodů jsou pro těžké výsuvy ideální. Celoobvodový profil je dokonce výhodnější než bodové úchytky, protože tažná síla se při otevření rovnoměrně přenáší po celé délce nábytkového dílce a nedochází k lokálnímu přetížení materiálu v okolí montážních šroubů.

Jaký je funkční rozdíl mezi profilovou úchytkou a systémem push-to-open?
Profilová úchytka je pevný kovový prvek, za který fyzicky zatáhnete. Mechanismus push-to-open (bezúchytkové otevírání na stisk) funguje na principu pružinového pístu, který po zatlačení na čelo dvířka či zásuvku automaticky pootevře. Profilové lišty jsou mechanicky jednodušší, zcela bezporuchové a nezanechávají otisky prstů na ploše dvířek.

Lze profilové kování instalovat i dodatečně na hotový nábytek?
Ano, šroubované profily ze zadní strany lze bez problémů namontovat i dodatečně. Je však nutné ověřit, zda je mezi čely dostatečná konstrukční spára, protože profil ležící na hraně zmenší mezeru přibližně o 1,5 až 2 mm. Při montáži do melaminových povrchů nezapomeňte na pečlivé předvrtání, aby nedošlo k odštípnutí dekoru.
