Dodatečné police do skříně: Jak vyvrtat řadu otvorů a osadit policové podpěrky

Systém 32 představuje mezinárodní standard v moderní výrobě nábytku, kde se policové podpěrky zasazují do přesně vyvrtaných otvorů o průměru 5 mm s roztečí 32 mm.

Pokud potřebujete ve své stávající skříni nebo regálu vytvořit další úložný prostor a přidat novou polici, je obvykle nutné vyvrtat novou řadu montážních otvorů a zvolit odpovídající nábytkové kování. Celý proces vyžaduje maximální přesnost, protože i drobná odchylka v řádu milimetrů způsobí, že se vložená police bude viklat nebo se zatížení rozloží na jednotlivé nosné body nerovnoměrně. Tento technický průvodce vás provede správným dimenzováním, volbou podpěrek a přesným vrtáním podle nábytkářských standardů.

Klíčová kritéria pro výběr policových podpěrek

Správná volba nosného prvku závisí na předpokládaném mechanickém zatížení a na materiálu, ze kterého je police vyrobena. Podpěrky musí bezpečně přenášet veškeré vertikální síly a transformovat je jako střižné zatížení přímo do bočnice korpusu.

Průměr montážního otvoru a délka čepu

Standardem v sériové výrobě je vrtání otvorů o průměru 5 mm. Většina běžných podpěrek je vybavena válcovým čepem tohoto rozměru. U subtilnějšího nábytku, vitrín nebo menších nástěnných skříněk se často využívá průměr 3 mm. Délka zasouvacího čepu se standardně pohybuje mezi 7 mm a 9 mm. Otvor v boku korpusu musí být vždy vyvrtán o 1 mm až 2 mm hlubší, než je délka čepu, aby podpěrka dosedla zcela hladce a lícovala se stěnou skříně.

Nosnost a pevnost materiálu korpusu

Únosnost podpěrek se uvádí buď na jeden kus, nebo na celou čtyřdílnou sadu. Masivní podpěrka z oceli nebo zinkové slitiny zvládne přímé zatížení 15 kg až 25 kg na jeden bod. Čtyři podpěrky tak teoreticky unesou 60 kg až 100 kg. V praxi je však hlavním limitem pevnost samotné laminované dřevotřískové desky či MDF desky. Při vysokém zatížení (například v dílenských skříních nebo knihovnách) vždy volte kování s opěrným nákružkem, který brání vtlačení ocelového čepu do dřevotřísky a brání vytržení otvoru.

Materiál vkládané police

Dřevěné a laminované police se chovají odlišně od skleněných desek. Zatímco dřevo snese přímý kontakt s kovem, bodový tlak na sklo vytváří nebezpečné pnutí a vede k prasknutí nebo poškrábání. Pro skleněné police jsou proto nezbytné modely s měkkými silikonovými, gumovými nebo plastovými návleky.

Přehled konstrukčních typů podpěrek

Pro různé aplikace existují specializovaná řešení, která zajišťují jak stabilitu, tak estetický vzhled nábytku.

• Válcové čepy (kolíkové podpěrky): Nejjednodušší kovové válečky se středovým dorazem. Jedna polovina je zasunuta v bočnici skříně, na druhé spočívá spodní hrana police.
• Lopatkové (lžícové) podpěrky: Mají válcový čep do korpusu a plochou nosnou plochu tvaru lopatky. Plocha lépe rozkládá tlak na spodní stranu police. Mnoho modelů disponuje montážním otvorem, který umožňuje polici zespodu přišroubovat a zajistit proti posunutí. Pro tyto aplikace jsou určeny speciální regálové držáky na skříňku.

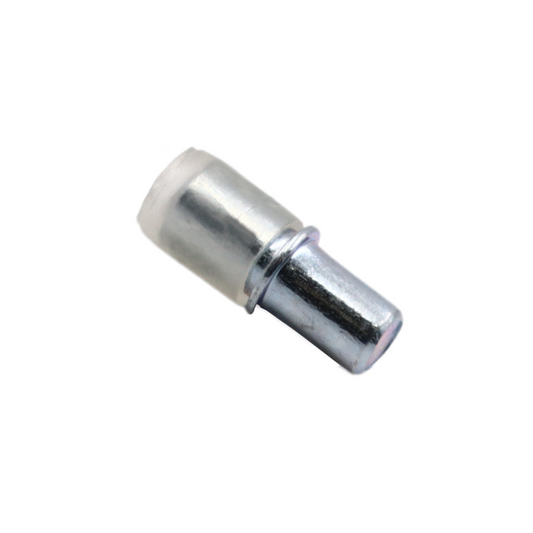

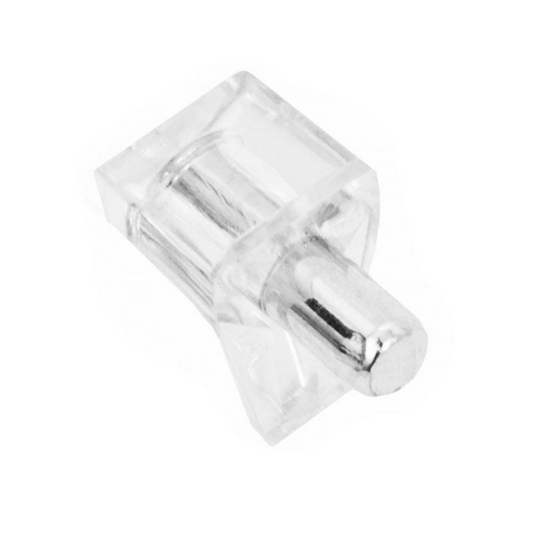

• Podpěrky pro skleněné police: Kování určené do prosklených vitrín. Jsou opatřeny měkkými gumovými kroužky nebo podložkami tlumícími vibrace. U volně visících skleněných regálů se často instaluje designová podpěrná konzole pro regál Pelican, která sklo pevně sevře.
• Svěrací (klipové) podpěrky: Umožňují sevření police pomocí spodního aretačního šroubu. Zajišťují naprostou nehybnost desky i při manipulaci s těžkými předměty.
• Podpěrky s pojistkou proti překlopení: Zajišťují polici pomocí západkového mechanismu. Zabraňují nechtěnému nadzvednutí a převrácení police při vytahování těžkých šanonů či boxů.

Jak vybrat správné řešení pro váš projekt?

Při plánování dodatečných úložných prostor v korpusech zvažte konkrétní účel:

Standardní laminované police v šatní skříni: Ideální volbou jsou klasické lopatkové podpěrky s čepem 5 mm. Jsou stabilní, spolehlivé a v případě potřeby je lze zespodu zajistit krátkým vrutem do dřeva (např. 3 × 15 mm). Pokud interiér skříně doplňujete komplexně, prozkoumejte také další praktické nábytkové doplňky.

Vysoká zátěž (dílenské skříně, šanony, encyklopedie): Použijte výhradně celokovové ocelové podpěrky s límcem. Límec dosedá na povrch lamina a roznáší pákový tlak, takže se otvor v dřevotřísce pod tíhou nevytlačí do oválu.

Skleněné police bez vrtání: Použijte svěrací držáky s pryžovou vložkou. Sklo se zasune mezi čelisti a zespodu utáhne šroubem s plastovým zakončením. Skleněná tabule zůstane zcela neporušená.

Přestavba části skříně na zásuvkové moduly: Pokud se rozhodnete namísto polic instalovat výsuvné prvky, standardizovaná rozteč otvorů vám umožní přímou montáž. Do stejného rastru lze snadno upevnit moderní výsuvy zásuvek nebo rovnou kompletní systémy zásuvek pro přehledné ukládání drobností.

Návod na vrtání řady otvorů podle Systému 32

Dodatečné vrtání systémových otvorů do hotového korpusu vyžaduje pečlivou přípravu. Bez přesné vrtací šablony hrozí, že police nebudou v rovině a začnou se kývat.

Potřebné nářadí a pomůcky

• Akumulátorová vrtačka nebo šroubovák
• Vrták do dřeva (průměr 5 mm nebo 3 mm) se středicím hrotem
• Hloubkový doraz na vrták (stavitelný kroužek)
• Vrtací šablona s rastrem 32 mm
• Svinovací metr, tesařský úhelník a tužka

Postup montáže krok za krokem

1. Nastavení hloubkového dorazu: Změřte délku čepu podpěrky (obvykle 8 mm). Hloubkový doraz na vrtáku upevněte tak, aby výsledná hloubka vrtání byla přesně 10 mm. Tím zabráníte provrtání skrz bočnici skříně (běžná tloušťka lamina bývá 16 mm nebo 18 mm).
2. Vyměření přední svislé řady: Podle standardu Systému 32 leží přední řada otvorů přesně 37 mm od přední hrany bočnice korpusu. Pomocí úhelníku a tužky si tuto osu přesně označte.
3. Vyměření zadní svislé řady: Zadní řada otvorů se zpravidla umisťuje zhruba 30 mm až 50 mm od zadní stěny či drážky pro sololit. Dbejte na to, aby vodorovná vzdálenost mezi přední a zadní řadou odpovídala násobku 32 mm. To vám v budoucnu umožní bez úprav namontovat i výsuvné lišty pro police či zásuvky.
4. Přiložení šablony a vrtání: Šablonu pevně upněte k bočnici (např. pomocí truhlářských svěrek s měkkými podložkami). Vrtejte kolmo k ploše při středních otáčkách. Středicí hrot vrtáku zajistí, že nástroj nesklouzne po hladkém laminátu.
5. Vložení podpěrek a usazení police: Otvory vyčistěte od dřevěného prachu a podpěrky zatlačte rukou. Pokud jdou ztuha, pomůže jemné poklepání gumovou paličkou. Následně usaďte polici a zkontrolujte rovinu vodováhou.

Často kladené otázky (FAQ)

Jak hluboko je nutné vrtat otvor pro 5 mm podpěrku?
Otvor musí být vždy o 1 až 2 mm hlubší, než je celková délka čepu. U standardního čepu o délce 8 mm vrtejte přesně do hloubky 10 mm. Vždy používejte mechanický hloubkový doraz, abyste neprovrtali pohledovou vnější stranu skříně.

Lze upevnit skleněnou polici bez vrtání do skla?
Ano, v nábytkářství se skleněné police vrtají jen výjimečně. Běžně se používají svěrací držáky nebo podpěrky s měkkými silikonovými podložkami. Pro volně zavěšené nástěnné police z masivu i skla poslouží také specializované podpěrné lišty pro zásuvky pod stolem či regálové konzoly s odpovídající únosností.

Co dělat, když je otvor vytržený nebo příliš volný?
Pokud čep v otvoru nedrží a vyviklal se, dřevotříska ztratila pevnost. Nejlepším řešením je otvor převrtat na průměr 8 mm a zašroubovat závrtnou matici (tzv. Rampa matici) nebo vložit plastové pouzdro. Případně lze použít speciální opravné podpěrky s rozpěrným trnem.

Je nutné předvrtávat otvory pro vruty při jištění police?
Ano. Pokud jistíte dřevěnou polici k lopatkové podpěrce vrutem zespodu, do lamina nebo MDF desky vždy předvrtejte vodicí otvor o průměru 2 mm (při použití vrutu 3 mm). Zabráníte tím roztržení materiálu a vyboulení horní plochy police.

Proč je vzdálenost přední řady otvorů stanovena na 37 mm?
Vzdálenost 37 mm je klíčovým rozměrem Systému 32. V této osové vzdálenosti jsou konstruovány montážní podložky pro miskové nábytkové panty i montážní otvory pojezdů. Dodržení tohoto standardu zaručuje, že police a vnitřní kování nebudou kolidovat s dvířky a závěsy.
