Montáž cylindrického nábytkového zámku: Jak přesně vyvrtat otvor 19 mm do dřevěné zásuvky

Cylindrický nábytkový zámek obvykle vyžaduje vyvrtání otvoru o průměru 19 mm skrz čelo zásuvky nebo dvířek, aby bylo možné přesně osadit cylindrickou vložku a spolehlivě ukotvit zamykací mechanismus v korpusu nábytku.

Dodatečná montáž nebo nová instalace zámku do dřevěných zásuvek a skříněk představuje běžnou truhlářskou práci. Ať už jde o dílnu, kancelář nebo domácí pracovnu, správně namontovaný cylindrický zámek účinně chrání obsah před neoprávněným přístupem. Zásadní výzvou při montáži není složitost samotných komponentů, ale absolutní přesnost měření. Odchylka pouhých několika milimetrů vede k tomu, že závora drhne, zámek nesedí v rovině nebo střelka vůbec nezapadne do protiplechu.

Tento technický průvodce detailně popisuje správné vyměření osové vzdálenosti (dornmass), čisté vrtání do materiálů jako dřevotříska či MDF deska a přesné seřízení protiplechu v korpusu nábytku.

Potřebné nářadí a materiál

Kvalitní montáž nábytkového zámku vyžaduje správné vrtací a měřicí nástroje. Neopatrné vrtání může nevratně poškodit laminátový povrch čela.

• Cylindrický nábytkový zámek (tělo zámku, cylindrická vložka, krycí rozeta a klíče)
• Protiplech zámku (úhelníkový nebo plochý)
• Aku šroubovák nebo vrtačka s plynulou regulací otáček
• Forstnerův vrták o průměru 19 mm (se středicím hrotem a předřezávacími břity)
• Vrták do dřeva (průměr 2 mm až 3 mm) pro předvrtání otvorů pro vruty
• Měřicí pomůcky: přesný metr, úhelník s dorazem, ostrá tesařská tužka
• Šídlo nebo záhlubník pro přesné označení středu
• Šroubovák (PZ nebo TX podle přiložených vrutů)
• Kus odřezku desky (podkladové dřevo) a truhlářská svěrka

Klíčový rozměr: Co je osová vzdálenost (dornmass)

Než přiložíte vrták k materiálu, musíte přesně určit osovou vzdálenost zámku. Tento rozměr udává vzdálenost od vnější hrany těla zámku (která lícuje s horní hranou čela zásuvky) k přesnému středu cylindrické vložky.

Běžné nábytkové zámky mají osovou vzdálenost nejčastěji 15 mm, 20 mm, 25 mm nebo 30 mm. Tato hodnota přímo určuje vertikální i horizontální polohu středu 19 mm otvoru na čele. Pokud zvolíte chybnou vzdálenost, tělo zámku bude buď přesahovat přes hranu zásuvky, nebo bude usazeno příliš hluboko, což zabrání závoře dosáhnout do protiplechu na korpusu.

Podrobný postup: Montáž cylindrického zámku krok za krokem

Při montáži postupujte systematicky a bez spěchu. Na jednu zásuvku počítejte s časem přibližně 15 až 20 minut.

Krok 1: Vyměření polohy na čele zásuvky

Nejprve stanovte horizontální střed čela zásuvky. Má-li zásuvka šířku například 600 mm, osa leží přesně na 300 mm. Tuto linii jemně označte tužkou na vnitřní straně čela. Následně od horní hrany čela odměřte směrem dolů přesnou osovou vzdálenost vašeho zámku. Průsečík těchto dvou čar tvoří přesný střed budoucího otvoru o průměru 19 mm.

Krok 2: Označení středu šídlem

Vrtáky mají na hladkém laminátu nebo tvrdém dřevě tendenci sklouznout. Středový bod proto důkladně promáčkněte šídlem nebo důlčíkem do hloubky zhruba 1 až 2 mm. Tato jamka spolehlivě navede středicí hrot Forstnerova vrtáku a zamezí jeho posunutí při rozběhu vrtačky.

Krok 3: Vyvrtání otvoru o průměru 19 mm

Vrtání otvoru do pohledového dílce vyžaduje maximální opatrnost, aby nedošlo k vytrhání třísek na lícové straně. Použijte jeden ze dvou osvědčených truhlářských postupů:

Metoda A: Použití podkladového dřeva (odřezku)
Pevně přitlačte rovný kus dřevěného odřezku pomocí svěrky na vnější pohledovou stranu zásuvky přímo v místě vrtání. Přiložte 19 mm Forstnerův vrták z vnitřní strany a vrtejte při středních otáčkách a rovnoměrném tlaku skrz materiál až do pomocného dřeva. Pevně přitisknutá podložka zabrání vyštípnutí laminátu při průchodu vrtáku.

Metoda B: Oboustranné provrtání
Vrtejte z vnitřní strany jen do okamžiku, kdy tenký středicí hrot vrtáku lehce vystoupí na vnější straně. V tu chvíli vrtání ihned zastavte. Přejděte na vnější stranu, nasaďte středicí hrot do vzniklého miniaturního otvoru a dovrtáte otvor z lícové strany. Tím docílíte dokonale čistých hran na obou stranách dílce.

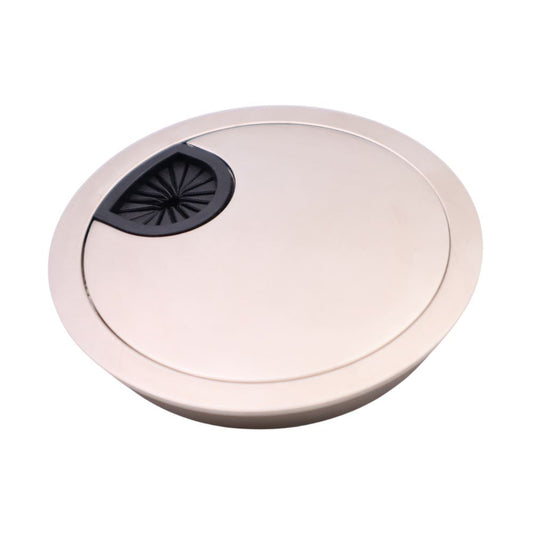

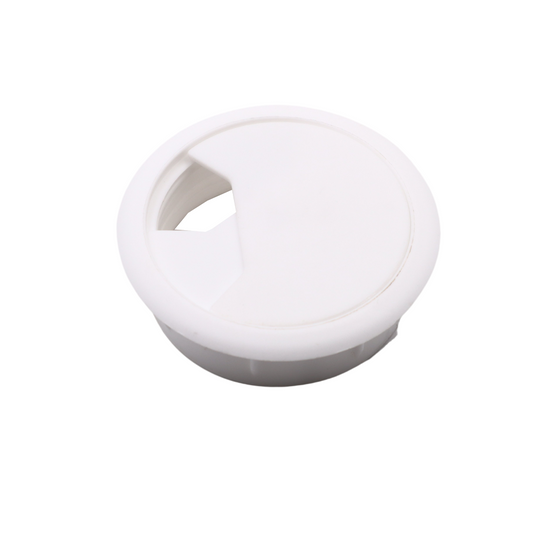

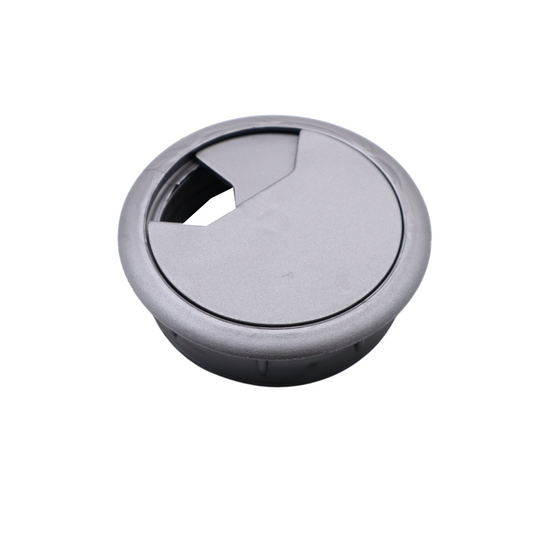

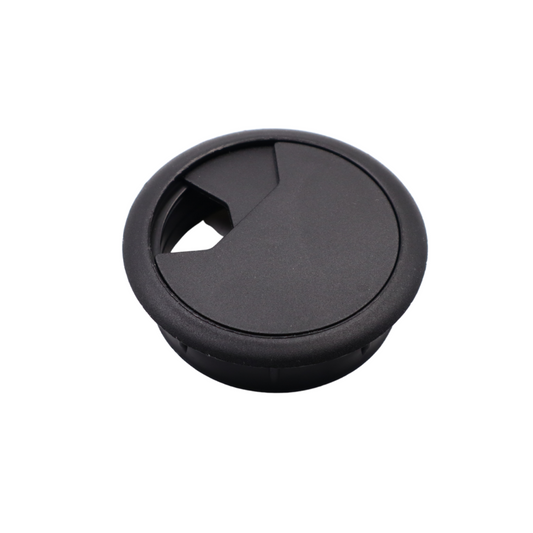

Technická poznámka: Stejně jako když se instaluje pracovní kabelový průchod s velkým průměrem do stolní desky, je zcela zásadní držet vrtačku v přesném úhlu 90° k rovině materiálu. Šikmý otvor způsobí křížení vložky a zámek bude drhnout.

Krok 4: Usazení těla zámku a přišroubování

Z vnitřní strany zasuňte cylindrickou vložku do připraveného otvoru. Tělo zámku srovnejte přesně rovnoběžně s horní hranou zásuvky pomocí úhelníku. Označte montážní otvory pro šrouby. Vyjměte tělo zámku a předvrtejte otvory 2 mm vrtákem do hloubky cca 10 mm. Předvrtání zabrání rozštípnutí materiálu, což je u dřevotřísky zásadní pro pevnost spoje. Vložte zámek zpět a připevněte jej pomocí vrutů do dřeva.

Krok 5: Nasazení krycí rozety

Na lícovou stranu čela nasaďte krycí rozetu na vyčnívající cylindrickou vložku. Rozeta zakryje řeznou hranu otvoru, chrání okolí zámku před poškrábáním klíčem a dodává nábytku čistý vzhled.

Krok 6: Montáž protiplechu na korpus

Závora zámku musí v uzamčeném stavu pevně zapadnout do protikusu. U zásuvek se protiplech montuje zpravidla zespodu na horní půdu nebo příčku korpusu. Pro bezproblémový chod využijte moderní výsuvy zásuvek, které drží čelo ve stabilní rovině bez vůlí. Při otevřené zásuvce vysuňte závoru, odměřte její přesnou vzdálenost od přední hrany korpusu a přeneste tuto míru na vnitřní stranu korpusu. Pokud chcete, aby protiplech zcela lícoval s povrchem, můžete dlátem vytvořit mělkou drážku. Protiplech předvrtejte a pevně přišroubujte.

Specifické možnosti využití v moderním nábytku

Zamykací mechanismy nenacházejí uplatnění pouze v kancelářských kontejnerech. Často se instalují do domácího nábytku, kde je třeba zabezpečit cennosti, léky nebo důležité dokumenty.

Pokud vybavujete nábytek pro ukládání těžších předmětů nebo dokumentů, osvědčí se spolehlivé kuličkové výsuvy, které udrží zásuvku v přesné ose i při plném zatížení, což brání vychýlení zámku vůči protiplechu. V kuchyních a obývacích pokojích se zámky montují také na skříňky s nebezpečnými čisticími prostředky nebo tam, kde je umístěna cennější skříňka na nádobí.

Při plánování dbejte na to, aby mechanické komponenty uvnitř nábytku nekolidovaly se závorou. Pro hladký dojezd nábytkových čel jsou ideální výsuvy zásuvek s tlumeným zavíráním, které zabraňují prudkým nárazům čela a tím chrání jazýček zámku před nechtěným opotřebením nebo poškozením při zabouchnutí.

Nejčastější chyby při montáži a jak se jim vyhnout

• Vytrhané okraje otvoru: Vznikají při vrtání skrz desku bez opěrného podkladového dřeva nebo bez použití oboustranného vrtání.
• Vzpříčená cylindrická vložka: Otvor byl vyvrtán šikmo. Tělo zámku nedoléhá celou plochou na desku a klíč se v zámku otáčí ztuha.
• Závora nedosáhne do protiplechu: Chybně vyměřená osová vzdálenost způsobí posunutí zámku příliš daleko od protilehlého dílce.
• Nevhodná délka cylindrické vložky: Pro běžnou tloušťku materiálu 16 až 18 mm se nejčastěji používá vložka délky 22 mm. Je-li vložka příliš krátká, rozeta z vnější strany nepůjde správně nasadit.

Často kladené otázky (FAQ)

Lze místo Forstnerova vrtáku použít běžný spirálový vrták do dřeva?
Běžný spirálový vrták o průměru 19 mm není pro tento účel vhodný. Nemá obvodové předřezávací břity, což vede k hrubému vytrhání povrchových vláken dřevotřísky a zničení laminace. Forstnerův vrták naproti tomu nejprve čistě nařízne obvod a materiál postupně odfrézuje.

Jak přesně označit místo pro protiplech při zavřené zásuvce?
Osvědčený montážní trik: Naneste na čelo vysunuté závory křídu nebo kousek měkké voskovky. Zavřete zásuvku a otočte klíčem tak, aby závora narazila do korpusu. Otisk křídy přesně určí pozici, kde má být namontován protiplech.

Co znamená sjednocený vs. různý uzávěr zámku?
U provedení se sjednoceným uzávěrem otevřete jedním klíčem více různých zámků (vhodné pro sadu zásuvek u jednoho stolu). Různý uzávěr znamená, že každý jednotlivý zámek má svůj vlastní unikátní klíč a nelze jej odemknout klíčem od jiné skříňky.
