Frézování a neviditelná montáž spojů kuchyňských pracovních desek

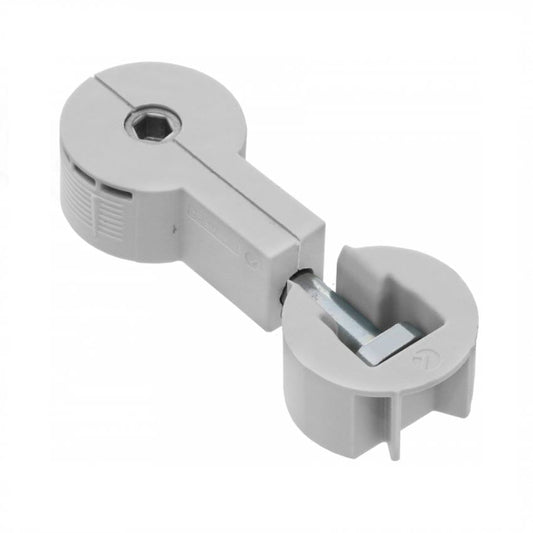

Spojovací kování na pracovní desky představuje mechanický ocelový prvek se svorníkem, který pevně a zcela neviditelně stáhne dvě kuchyňské desky ze spodní strany prostřednictvím přesně vyfrézovaných kapes.

Neviditelná montáž rohových i podélných spojů je v moderním truhlářství i montáži kuchyní naprostým profesionálním standardem. Pouhé lepení na tupo nebo fixace běžnými úhelníky nedokáže dlouhodobě odolat tahovým silám a přirozenému namáhání materiálu. Při správném použití spojovačů z rubové strany dojde k masivnímu sevření spáry, což zaručí absolutně rovnou, hladkou a pevnou pracovní plochu bez viditelných spojovacích lišt.

Tento podrobný návod je určený pro montážníky, truhláře i náročné kutily, kteří chtějí docílit profesionálního výsledku s přesností na milimetry. Využijte kvalitní pracovní desky a příslušenství a seznamte se s kompletním postupem přípravy, frézování kapes a dotažení svorníků.

Náročnost práce a časová náročnost

Neviditelný spoj pracovní desky vyžaduje vysokou geometrickou přesnost a jistou ruku při práci s elektrickým nářadím.

• Obtížnost: Střední až vyšší (znalost práce s horní frézkou nebo vrtací šablonou je nutností).
• Časová náročnost: Přibližně 45 až 60 minut na jeden standardní rohový spoj se třemi tahovými sponami (bez započtení přesného formátování desek).

Typy spojů: Frézovaný rohový spoj versus pokos

Ještě před samotným frézováním kapes pro kování musí být styčné hrany perfektně zaříznuté. Spojovací svorníky slouží pouze k masivnímu dotažení dílů k sobě, nikoli ke korekci křivého řezu.

1. Tupý spoj s profilovou konturou: Jedna deska probíhá rovně a druhá je pomocí horní frézky a frézovací šablony přesně vyfrézována tak, aby kopírovala přední zaoblení (postforming) první desky. Tento způsob je u moderních kuchyní nejoblíbenější.
2. Pokosový spoj pod úhlem 45°: Obě desky jsou zaříznuty pod úhlem 45 stupňů. Tento postup se uplatňuje u masivního dřeva, u desek s výraznou průběžnou kresbou nebo u hranatých hran s ABS páskou.

Poznámka z praxe: Namísto neviditelného frézovaného spoje lze použít hliníkovou přechodovou lištu. Ta se pouze přišroubuje mezi desky. Ačkoliv je montáž jednodušší, vzniklý výstupek narušuje jednolitou rovinu linky a tvoří hranu, kde se mohou usazovat nečistoty a mastnota.

Potřebné nářadí a montážní materiál

Pro bezchybné vyfrézování a usazení desek si připravte následující vybavení:

• Horní frézka s rovnou drážkovací frézou (průměr 8 mm nebo 10 mm)
• Vrtačka nebo silný akumulátorový šroubovák
• Forstnerův vrták o průměru 35 mm (odpovídá misce spojovače)
• 2 až 3 kovové spojovače na jeden spoj pracovní desky (standardní délky 65 mm nebo 150 mm)
• Otevřený plochý klíč (nejčastěji velikost 10 mm) pro utahování matic
• Svinovací metr, tesařský úhelník a tužka
• Vodovzdorné truhlářské lepidlo (třída D3 nebo D4) případně speciální montážní tmel na spoje desek
• Lamely (ploché kolíky Lamello) a lamelovací frézka pro přesné výškové srovnání plochy

Návod krok za krokem: Frézování a montáž spojovačů

1. Rozměření a značení os spojů

Spojovací kování se instaluje výhradně na spodní stranu pracovní desky. Obě desky položte pohledovou stranou (dekorem) dolů na čistou podložku a srazte je k sobě přesně tak, jak budou sedět v kuchyňské lince.

Pomocí úhelníku narýsujte kolmo na spáru osy jednotlivých spojovačů. U standardní hloubky linky 600 mm se používají 3 kusy kování rozložené v rozumných rozestupech:

• cca 100 mm od přední postformingové hrany
• středový spojovač (cca 300 mm)
• cca 100 mm od zadní stěny

Následně je nutné vyměřit střed pro vrtání 35 mm misek. Cílem je, aby měl závitový svorník dostatečnou dráhu na dotažení a zároveň miska nezasahovala příliš blízko ke spáře. Základní vzorec pro rozteč otvorů: Celková délka spojovače dělená dvěma, minus 3 až 5 mm pro tahovou rezervu.

• Pro spojovač délky 150 mm: (150 / 2) = 75 mm, po odečtení 5 mm vychází střed vrtání 70 mm od hrany řezu.
• Pro krátký spojovač 65 mm (používaný v těsné blízkosti předního zaoblení): střed vrtání 28 až 30 mm od hrany řezu.

Označte si středy otvorů na obou protilehlých deskách křížkem.

2. Vrtání miskových otvorů pro kování

Do vrtačky upněte 35 mm Forstnerův vrták a usaďte jej hrotem přesně na vyznačený křížek. Hloubka vrtání je zásadním faktorem úspěchu.

Miska musí být dostatečně hluboká, aby kovové tělo spojovače i táhlo zcela zapadly a svorník procházel středem tloušťky materiálu. Zároveň nesmíte desku provrtat na pohledovou stranu. Pro běžnou tloušťku desky 38 mm je optimální hloubka vrtání 20 mm. Zbývajících 18 mm materiálu pod laminátem poskytuje dostatečnou pevnost, aby nedošlo k vytržení.

Doporučení: Využijte hloubkový doraz na vrtačce nebo si na tělo vrtáku nalepte proužek lepicí pásky, který vám přesně ohraničí hloubku 20 mm.

3. Vyfrézování spojovacího kanálku

Spojovací kanálek funguje jako průchozí tunel mezi dvěma 35 mm miskami, kterým prochází ocelový svorník spojovače.

Do horní frézky upněte drážkovací frézu (průměr 8 nebo 10 mm) a nastavte hloubku frézování na 20 mm. Frézujte z čela desky (ze spáry) po vyznačené ose směrem do vyvrtané misky. Tento úkon proveďte na všech pozicích u obou spojovaných desek. Dbejte na to, aby byl kanálek rovný a svorník se v něm nepříčil.

4. Výšková aretace pomocí lamel

Aby při dotahování nedošlo k nepatrnému výškovému posunu jedné desky vůči druhé (což by vytvořilo hmatatelný schod na lince), vyfrézujte do hrany řezu drážky pro dřevěné ploché lamely (lamelky velikosti 20). Lamely zajistí perfektní lícování horních ploch, zatímco ocelové spojovače dodají potřebný vodorovný tah.

5. Těsnění spáry proti vlhkosti

Než desky definitivně stáhnete, musíte řezné plochy bezpodmínečně utěsnit. Voda z dřezu nebo varné konvice by v neošetřené dřevotřísce způsobila nevratné bobtnání jádra desky.

Na celou plochu řezu naneste souvislou vrstvu vodovzdorného lepidla třídy D3/D4 nebo speciální transparentní/tónovaný tmel na kuchyňské desky. Vyhněte se zanesení tmelu přímo do vodicích kanálků svorníků, aby nedošlo k zalepení závitů.

6. Sesazení desek a finální utažení

Desky usaďte na spodní skříňky kuchyňské linky, kde jsou již instalovány kvalitní systémy zásuvek a police. Zespodu vložte do vyfrézovaných otvorů spojovače. Půlměsícové podložky musí dosednout přímo na stěny 35 mm otvorů.

Plochým klíčem velikosti 10 mm začněte jemně dotahovat matice. Průběžně kontrolujte lícování a rovinu horní plochy dlaní i vodováhou. Následně dotahujte všechny spojovače střídavě po několika otáčkách, aby byl tlak vyvíjen souměrně. Jakmile ze spáry vystoupí tenká linka lepidla či tmelu po celé délce, spoj je správně stažen. Přebytečný tmel ihned setřete hadříkem nebo plastovou stěrkou.

Časté chyby při montáži a jak se jim vyhnout

• Provrtání pohledové strany: Pokud vrtáte bez dorazu, středový hrot Forstnerova vrtáku může vyboulit nebo prorazit vrchní laminát. Vždy předem přeměřte hloubku a zkontrolujte skutečnou tloušťku materiálu.
• Špatná vzdálenost otvoru od hrany: Je-li miska vyvrtána příliš daleko, matice spojovače nezachytí závit. Pokud je naopak moc blízko, svorník narazí na konec závitové části ještě před tím, než desky pevně stiskne.
• Chybějící hydroizolační tmel: Absence lepidla či těsnicí hmoty je nejčastější příčinou poškození desky vlhkostí během prvních dvou let používání linky.
• Jednostranné a prudké utažení: Pokud utáhnete jeden spojovač na maximum a ostatní necháte volné, desky se mohou vzpříčit a vytvořit nerovnoměrnou spáru.

Využití spojovačů u nábytku a pracovních stolů

Neviditelné spojování desek má své pevné místo nejen v kuchyních. Stejnou metodu oceníte při stavbě prostorných rohových kancelářských stolů ve tvaru písmene L. V pracovně, kde jsou v rohu stolu umístěny monitory a technika, vytvoří spojovače pevnou plochu bez nutnosti přidávat překážející středovou nohu.

Při konstrukci moderního stolu či kancelářského zázemí se skvěle doplňují také kuličkové výsuvy pro zásuvkové kontejnery nebo montážní úhelníky pro upevnění k podnožím. Využijete-li výsuvné zásuvky plného výsuvu, získáte maximální komfort a přístup k celému úložnému prostoru pod pevnou pracovní deskou.

Často kladené otázky (FAQ)

Kolik spojovačů použít na desku hloubky 600 mm?

Pro standardní kuchyňský rozměr 600 mm jsou optimální 3 spojovače. U užších desek (např. 400 mm) postačí 2 kusy. Vzdálenost mezi jednotlivými spojovači by neměla přesáhnout 250 mm.

Lze kapsy vyrobit i bez horní frézky?

Ano, je to možné, i když pracnější. Misky vyvrtáte Forstnerovým vrtákem a vodicí kanálek můžete vyříznout dvěma rovnoběžnými řezy čepovkou a materiál vyseknout ostrým dlátem. Horní frézka však zajišťuje výrazně čistší a přesnější dosedací plochu pro svorník.

Kdy zvolit spojovač délky 65 mm a kdy 150 mm?

Délka 150 mm je univerzálním standardem pro většinu rovných i rohových spojů, protože lépe rozkládá tahovou sílu do hloubky materiálu. Zkrácená verze 65 mm se využívá v místech s omezeným prostorem – typicky v přední části desky u hlubokého postformingového zaoblení nebo v těsné blízkosti dřezových výřezů.

Nahradí frézovaný spoj obyčejné vruty s kapsovým spojem?

Běžné vruty ani kapsové spoje (pocket holes) nedokážou vyvinout tak velkou plošnou sílu jako robustní ocelový svorník s maticí. Pro stabilní a trvanlivý spoj velkoformátových desek je masivní mechanické spojovací kování nenahraditelné.
