Jak správně dimenzovat plynové vzpěry: Výpočet síly v Newtonech

Plynové vzpěry spolehlivě drží výklopná nábytková dvířka v otevřené poloze a zajišťují jejich plynulý, kontrolovaný pohyb. Potřebná výtlačná síla se udává v jednotkách Newton (N) a její výpočet vychází z hmotnosti dvířek, jejich výšky a ramene páky. Základní technické pravidlo říká, že na každý 1 kg hmotnosti čela je zapotřebí síla zhruba 10 N, upravená o geometrický koeficient nábytkového korpusu.

Základní principy dimenzování plynových vzpěr

Přesný výběr parametrů kování je v nábytkářství klíčový pro celkovou spolehlivost a životnost nábytku. Příliš slabá plynová vzpěra neudrží nábytková dvířka nahoře, což představuje bezpečnostní riziko při každodenním používání skříňky. Naopak nadměrně silný píst způsobuje, že se dvířka zavírají velmi těžko, a obrovský pákový tlak může vytrhnout nábytkové panty nebo šrouby z dřevotřískové desky korpusu.

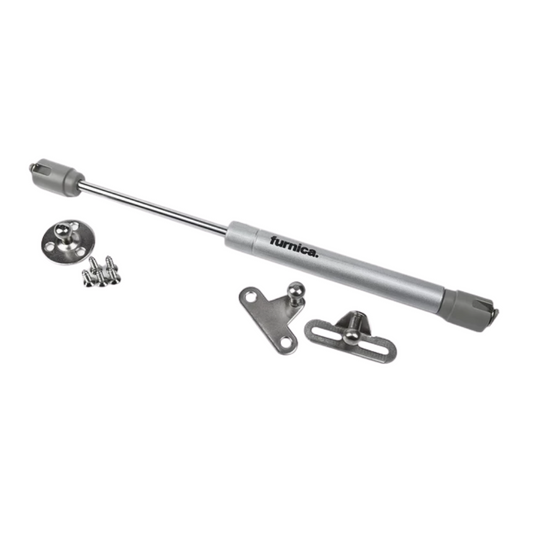

Plynová vzpěra funguje jako mechanický pomocník uvnitř korpusu skříňky. Základem konstrukce je tlakový válec naplněný stlačeným dusíkem. Při zavírání dvířek zajíždí pístnice do těla válce a plyn dále stlačuje. Při otevírání se stlačený dusík rozpíná a vytlačuje pístnici ven, čímž zvedá celou hmotnost přední desky. Tento návod pomůže truhlářům i kutilům přesně navrhnout a namontovat správné stříbrné plynové vzpěry pro horní kuchyňské skříňky i úložné truhly. Celé zaměření a výpočet zabere zhruba 15 až 20 minut na jednu skříňku.

Potřebné nářadí a montážní materiál

Pro správný výpočet a následnou bezproblémovou montáž si připravte následující vybavení:

• Digitální kuchyňská nebo závěsná váha (pro zjištění přesné hmotnosti dvířek včetně úchytky)
• Svinovací metr nebo truhlářský skládací metr (pro měření rozměrů v mm)
• Kalkulačka
• Aku šroubovák s bity PZ2 nebo Torx
• Vhodné vruty do dřevotřísky se zápustnou hlavou (průměr 3,5 mm nebo 4 mm)
• Šídlo nebo vrták do dřeva o průměru 2,5–3 mm pro předvrtání montážních bodů

Návod krok za krokem: Jak vypočítat sílu v Newtonech

Přesný výpočet výtlačné síly vyžaduje reálná naměřená data. Odhadování rozměrů a vah vede k nesprávné funkci výklopného mechanismu.

1. Přesné zjištění hmotnosti dvířek

Hmotnost čela je nejdůležitější proměnnou celého vzorce. Nejlepší metodou je zvážit dvířka v demontovaném stavu. Pokud materiál ještě nemáte nařezaný, lze orientační hmotnost spočítat podle plošné hustoty materiálu.

Orientační hmotnosti běžných deskových materiálů při standardní tloušťce 19 mm:

• MDF deska (středně tvrdá dřevovláknitá deska): cca 14 kg/m²
• Lamino / DTD (laminovaná dřevotříska): cca 13 kg/m²
• Masivní dřevo (dub, buk): cca 15 kg/m²

K hmotnosti samotné desky je nutné přičíst také nábytkové úchytky. Masivní kovové úchytky mohou vážit 200 až 400 gramů. Protože se montují na spodní okraj dvířek, výrazně posouvají těžiště a prodlužují rameno působící páky.

2. Změření výšky dvířek

Změřte přesnou výšku nábytkového čela v milimetrech (mm). Samotná šířka dvířek do fyzikálního vzorce přímo nevstupuje, protože její vliv je již zahrnut v celkové hmotnosti. Šířka je však zásadní pro rozhodnutí o počtu vzpěr – u čel širších než 400 mm je nutné použít dvě vzpěry, aby se zamezilo kroucení materiálu.

3. Výpočetní vzorec pro nábytkové výklopy

V nábytkářské praxi se pro standardní úhly otevření (90° až 110°) používá osvědčený a spolehlivý výpočtový vzorec:

Celková síla v N = (hmotnost dvířek v kg × výška dvířek v mm) / 18

Příklad výpočtu: Dvířka z laminované dřevotřísky váží včetně kovové úchytky přesně 3,5 kg. Výška skříňky činí 400 mm.
(3,5 kg × 400 mm) / 18 = 77,7 N celkové síly.

Jelikož se na skříňku instalují dvě vzpěry (vlevo a vpravo uvnitř korpusu), celkovou hodnotu vydělíme dvěma: 77,7 N / 2 = 38,8 N na jednu vzpěru.

4. Výběr správné síly pístu

Plynové vzpěry se vyrábějí v typizovaných silových kategoriích: 50 N, 60 N, 80 N, 100 N, 120 N a 150 N. V našem modelovém příkladu vyšla potřeba cca 39 N na každou stranu. V takovém případě zaokrouhlujeme na nejbližší vyšší standardní hodnotu a zvolíme dvě vzpěry o síle 50 N.

Pokud potřebujete vybavit masivní dřevěné výklopy, těžké peřiňáky nebo rozměrná čela, standardní síly nemusí stačit. V takovém případě se volí zesílené mechaniky dimenzované na zatížení 200 N až 450 N.

5. Zdvih a celková délka kování

Kromě síly v Newtonech hraje roli také zdvih (pracovní dráha pístnice) a celková délka vzpěry v plně vysunutém stavu (měřeno mezi středy kloubových hlavic). Délka musí odpovídat vnitřní světlé hloubce a výšce korpusu. Běžné vzpěry pro horní kuchyňské skříňky mají délku po vysunutí okolo 250 až 270 mm a zdvih pístnice přibližně 90 mm.

6. Vzhled a sladění s dekorem korpusu

Jelikož je mechanismus při otevření skříňky viditelný, vyplatí se sladit barvu těla válce s vnitřním dekorem. Pro bílé a světlé laminované skříňky jsou ideální volbou bílé plynové vzpěry, které neruší čisté linie nábytku. Do moderních tmavých kuchyní a industriálních interiérů se perfektně hodí černé plynové vzpěry. V klasickém designu dřevodekorů tvoří univerzální standard stříbrné provedení s niklovanými úchyty. Různé praktické nábytkové doplňky pomáhají dotvořit celkový estetický dojem i technickou funkci interiéru.

Časté chyby při dimenzování a montáži

Při plánování výklopů se v praxi objevuje několik opakujících se omylů, které zkracují životnost kování:

Záměna se systémem tlumení
Plynová vzpěra je aktivní zvedací prvek pracující pod tlakem plynu. Nelze ji zaměňovat za pasivní nábytkový tlumič ani dveřní tlumiče skříněk, které slouží výhradně k dobrzdění pohybu při dovírání (tlumené dovírání) a samy o sobě nedisponují silou pro zvednutí a udržení zátěže.

Chybějící nebo nevhodné nábytkové panty
Plynová vzpěra nenahrazuje závěs dvířek. Dvířka musejí být ke korpusu uchycena standardními nábytkovými panty. Zkontrolujte, zda úhel otevření pantů (např. 90° nebo 110°) odpovídá geometrii dráhy vzpěry. Způsob naložení dvířek (naložené nebo vložené čelo) sice nemění výpočet síly v Newtonech, ale posouvá kotevní body montážních podložek o tloušťku boku skříňky (nejčastěji 16 mm nebo 18 mm).

Jednostranná instalace u širokých dvířek
Snaha ušetřit instalací pouze jednoho silnějšího pístu na jednu stranu vede u širších čel k nerovnoměrnému páčení. Dvířka se začnou kroutit, spáry přestanou lícovat a panty na zatížené straně se rychle vyviklají. U všech výklopů o šířce nad 400 mm montujte vždy dvě vzpěry se symetricky rozdělenou silou.

Nesprávná orientace pístu při montáži
Závažnou chybou je montáž pístnicí nahoru. Širší kovové tělo válce musí ve sklopené (zavřené) poloze směřovat nahoru a tenká pístnice dolů. Uvnitř válce je přítomno malé množství oleje, který v této pozici trvale promazává těsnění kolem pístnice. Tím se zabraňuje vysychání těsnicích kroužků a úniku stlačeného plynu.

Často kladené otázky (FAQ)

Mohu raději koupit silnější vzpěru, abych měl jistotu, že dvířka nespadnou?
Rozhodně ne. Pokud na lehká dvířka o hmotnosti 2 kg namontujete silnou vzpěru 120 N nebo 150 N, skříňku téměř nedokážete zavřít. Při pokusu o zavření vzniká masivní pákový tlak, který může vytrhnout vruty ze stěny korpusu nebo zlomit samotné čelo. Síla musí vždy odpovídat výpočtu.

Kde přesně naměřit vrtací otvory v korpusu?
Přesné rozteče kotevních bodů závisí na délce pístu a požadovaném úhlu otevření. Tyto hodnoty uvádí technický výkres přibalený ke kování. Kotevní podložka na dvířkách se zpravidla šroubuje do spodní třetiny výšky čela, zatímco podložka v korpusu je odsazena od přední hrany boku s respektováním standardního rastru (například systém roztečí 32 mm).

Co dělat, když píst po letech ztratí sílu?
Plynové vzpěry jsou spotřební mechanické komponenty. Po letech intenzivního provozu může mikroskopickými netěsnostmi uniknout část stlačeného dusíku, což sníží výtlačnou sílu a dvířka začnou samovolně klesat. Vzpěru nelze svépomocí dofouknout ani opravit. Vyměňuje se celý díl za nový se shodnou délkou a stejnou hodnotou v Newtonech. Výměna je velmi rychlá – na kulových čepech stačí plochým šroubovákem nadzvednout ocelovou pojistnou pružinku a hlavici vycvaknout.
