Výměna kabelové průchodky: Jak nahradit poškozený plastový díl robustním kovovým prvkem

Kvalitní kovový kabelový průchod spolehlivě nahradí opotřebované plastové vložky, ochrání kabely před prodřením a dodá pracovnímu stolu profesionální vzhled.

Výměna poškozených nebo nevzhledných plastových průchodek za odolné kovové varianty představuje základní krok při renovaci a vylepšování kancelářského nábytku. Běžný plastový kabelový průchod podléhá vlivem UV záření, mechanického namáhání a tepla z napájecích adaptérů degradaci materiálu. Plastové západky víček praskají, vložka se v otvoru uvolňuje a povrch se snadno poškrábe. Přechod na masivní kov tyto problémy trvale eliminuje.

Tento návod je určen pro truhláře, montážníky i náročné kutily. Popisuje správný postup výměny 1:1 při zachování původního průměru vrtání a vysvětluje, jak vyrovnat rozměrové tolerance, které vznikají při přechodu z poddajného plastu na pevný kov.

• Náročnost: Snadná až střední (podle přesnosti stávajícího otvoru v desce)
• Časová náročnost: 5 až 15 minut na jeden otvor

Potřebné nářadí a materiál pro montáž

Pro čistou práci bez poškození laminované dřevotřísky nebo dýhovaného povrchu si připravte odpovídající vybavení:

• Posuvné měřítko (šuplera): Pro přesné změření vnitřního průměru otvoru a montážního rozměru.
• Gumová palička: Pro šetrné usazení kovu bez poškození povrchové úpravy.
• Brusný papír (zrnitost 120): Případně jemný půlkulatý pilník na dřevo pro začištění vnitřní hrany.
• Dřevěný špalík (příložka): Hladký kus tvrdého dřeva pro rovnoměrné rozložení tlaku při doklepnutí.
• Krycí páska: K ochraně laminace v těsném okolí otvoru.
• Náhradní díl: Nový kabelový průchod hliníkový nebo zinkový odpovídající přesnému jmenovitému rozměru otvoru.
• Další prvky: Širší sortiment pro úpravu nábytku zahrnuje také různé nábytkové doplňky, které usnadňují organizaci pracovního místa.

Krok za krokem: Postup výměny kabelové průchodky

Přechod z pružného plastu na masivní kov vyžaduje mechanickou přesnost. Kovové tělo nemá pružné lamely, proto musí být otvor v pracovní desce připraven naprosto přesně.

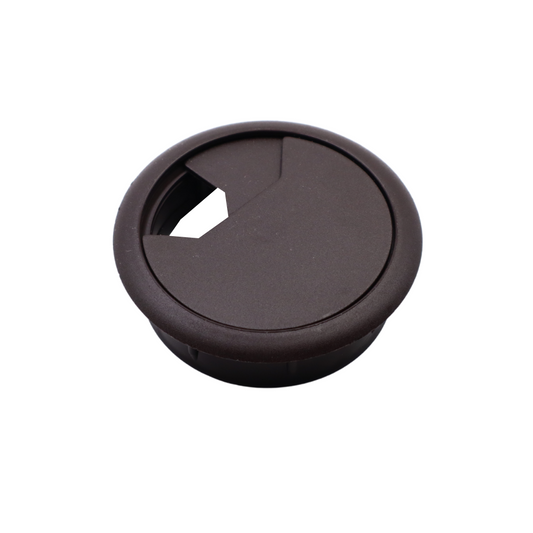

1. Demontáž staré plastové průchodky

Nejprve odpojte a vytáhněte veškeré kabely. Původní plastový díl opatrně vytlačte směrem nahoru ze spodní strany stolu. Nikdy nepoužívejte šroubovák k páčení z horní strany desky – hrozí nevratné odštípnutí laminátové vrstvy nebo poškození dýhy. Pokud je vložka přilepená, pomozte si jemným poklepem dřevěným kolíkem zespodu.

2. Přesné zaměření průměru otvoru

Pomocí posuvného měřítka změřte vnitřní průměr uvolněného otvoru v pracovní desce. Měření proveďte křížem alespoň ve dvou osách. Zjistíte tak, zda je otvor dokonale kruhový, nebo zda vlivem vlhkosti v dřevotřísce nedošlo k jeho mírnému zploštění do oválu.

Měřte vždy vnitřní průměr v desce nebo tělo původního dílu, nikdy neměřte horní krycí lem. Nejčastějšími standardy u psacích stolů jsou průměry 60 mm a 80 mm. Jako náhradu můžete zvolit přesně padnoucí stolní kabelový otvor 60 mm, případně rozměr 80 mm.

3. Příprava a začištění montážního otvoru

Z vnitřních stěn vyvrtaného otvoru odstraňte prach, uvolněné třísky a zbytky starého lepidla. Zkontrolujte, zda nosná deska (MDF nebo surová dřevotříska) není v řezu nabobtnalá. Pokud ano, stěnu jemně obruste do hladka. Masivní kovová vložka musí sedět přesně na doraz.

4. Kontrola tolerancí: Plast vs. kov

Zatímco plastové výlisky mívají na svém obvodu poddajná žebra schopná vyrovnat nepřesnost až 1,5 mm, masivní kabelový průchod kulatý ze slitiny zinku či hliníku má přesné a tuhé tělo.

• Otvor je příliš těsný (podmíra): Pokud díl nelze zasunout ani mírným tlakem, rovnoměrně obruste vnitřní stěnu otvoru brusným papírem zrnitosti 120. Postupujte po celém obvodu a průběžně zkoušejte usazení kovu.
• Otvor je příliš volný (nadmíra): Pokud kovový díl propadává nebo se viklá, naviňte na jeho spodní tělo vrstvu teflonové pásky či tenkou dýhu. Případně naneste tři kapky montážního lepidla na spodní stranu horního lemu před finálním usazením.

5. Usazení a fixace kovové vložky

Vnější prstenec nové průchodky přiložte kolmo na otvor. Dbejte na to, aby se díl nevzpříčil. Zatlačte jej dlaní rovnoměrně do desky. Pokud cítíte mírný odpor, položte na prstenec dřevěný špalík a několika lehkými údery gumové paličky jej usaďte do roviny s povrchem. Nikdy nebouchejte kladivem přímo do kovu, aby nedošlo k poškrábání eloxu nebo laku.

6. Vedení kabelů a usazení krytky

Protáhněte napájecí a datové kabely zespodu pracovního stolu. Na prstenec nasaďte krycí víčko se štětinovým těsněním. Kvalitní kovové modely mají víčko jištěné bajonetovým pootočením, které zabraňuje jeho samovolnému vytlačování tuhými napájecími kabely monitorů a počítačů.

Časté chyby při instalaci a jak se jim vyhnout

• Šikmé zarážení vložky: Pokud kovový kroužek nasadíte nakřivo a pokusíte se ho zarazit silou, odštípne se protilehlá hrana laminátové desky. Prstenec musí jít do otvoru v naprosté rovině.
• Záměna vnějšího a montážního rozměru: Při nákupu vždy vycházejte z montážního průměru (tělo zapuštěné ve dřevě), nikoli z celkového průměru horní krycí příruby.
• Ignorování tloušťky desky: U tenkých desek (pod 15 mm) může tělo průchodky zespodu mírně vyčnívat. Funkci to nevadí, ale při neopatrném pohybu nohama pod stolem hrozí zachycení.

Varianty tvarů a sladění s interiérem

Zatímco kruhové provedení představuje univerzální klasiku, pro konferenční stoly a velké kancelářské sestavy je vhodný obdélníkový kabelový průchod. Ten díky širší výklopné klapce umožňuje snadný průchod i rozměrným napájecím koncovkám a adaptérům.

Povrchovou úpravu vybírejte podle celkového ladění kanceláře. K černým kovovým podnožím a moderním tmavým dekorům skvěle pasuje černý matný elox. K tradičním světlým dřevodekorům a šedým deskám se nejlépe hodí broušený hliník nebo matný chrom, které opticky ladí i s prvky, jako jsou kovové úchytky či stolní nohy.

Zvětšení původního otvoru (např. z 60 mm na 80 mm)

Pokud starý otvor 60 mm nepojme moderní svazek kabelů, je nutné otvor převrtat na 80 mm. Při použití běžné děrovky (vykružovacího vrtáku) však středový vrták nemá v prázdném prostoru vedení.

1. Do zbytku dřevotřísky vyvrtejte přesný otvor o průměru 80 mm, který poslouží jako šablona.
2. Tuto šablonu pomocí truhlářských svěrek pevně upněte přesně na střed původního 60 mm otvoru v pracovní desce.
3. Ze své 80 mm děrovky vyjměte středový vodicí vrták a korunku veďte stěnami šablony.
4. Při vyšších otáčkách a mírném tlaku čistě provrtejte novou díru bez poškození okolního lamina.

Nejčastější dotazy (FAQ)

Jaké jsou standardní průměry kabelových průchodek?
V nábytkářské výrobě jsou nejrozšířenější průměry 60 mm a 80 mm. Menší rozměry (např. 40 mm) se používají pro samostatné kabely, větší rozměry pro náročné kancelářské rozvody.

Lze nahradit kruhovou průchodku obdélníkovou?
Ano, vyžaduje to však použití horní frézky nebo přímočaré pily. Vnitřní montážní rozměr nového obdélníkového dílu musí být větší než průměr původního kruhového otvoru, aby byl řez proveden do plného materiálu.

Je nutné kovové kabelové průchodky uzemňovat?
U standardního kancelářského nábytku nikoli. Průchodky slouží jako pasivní mechanické vedení pro kabely s vlastní dvojitou izolací.

Co dělat, když se kovová vložka při montáži zasekne?
Nikdy nepoužívejte hrubou sílu. Vložku opatrně vyrazte zespodu ven a vnitřní hranu otvoru v desce přebruste brusným papírem. K perfektnímu usazení často stačí odbrousit pouhé desetiny milimetru materiálu.
