Jak správně rozměřit a vyvrtat otvory pro nábytkové úchytky: Návod krok za krokem

Rozteč otvorů nábytkové úchytky definuje přesnou vzdálenost mezi středy obou vrtaných bodů a v moderním nábytkářství se téměř výhradně řídí takzvaným Systémem 32.

Správná montáž nábytkového kování vyžaduje maximální preciznost a pečlivou přípravu. Špatně navrtaný otvor v laminované nebo dýhované nábytkové desce nelze bez viditelných stop opravit a stane se trvalou estetickou vadou celého interiéru. Pro montážníky, truhláře i domácí kutily neznamená tento krok pouhé estetické umístění madla, ale především zachování mechanické integrity materiálů, jako je dřevotříska (DTD) nebo MDF deska. Zejména u čelních ploch s melaminovým povrchem hrozí při vrtání vysoké riziko nevratného vyštípnutí vrchní dekorační vrstvy.

V tomto technickém průvodci naleznete detailní technologické parametry, postupy měření a podrobný návod krok za krokem, díky němuž připevníte tahací rukojeti, profilová madla i bodové knopky s milimetrovou přesností a bez poškození nábytkového dílce.

Nářadí a materiály potřebné pro přesnou montáž

Čistý řez bez otřepů a poškozeného dekoru vyžaduje odpovídající dílenské vybavení. Běžný tupý vrták nebo nepřesná měřidla vedou k nevzhledným výsledkům a křivě usazenému kování.

• Aku šroubovák nebo vrtačka: Zařízení s plynulou regulací otáček a stabilním chodem bez házivosti sklíčidla.
• Vrták do dřeva: Průměr 4 mm nebo 4,5 mm. Vrták musí být opatřen ostrým středicím hrotem a postranními předřezávacími břity. Standardní vrtáky do kovu jsou pro laminované povrchy nevhodné, protože mají tendenci trhat lamino a sjíždět z hladkého povrchu.
• Kombinovaný úhelník nebo rýsovací rejsek: Pro přesné a rovnoběžné přenesení vzdáleností od hran čílka.
• Svinovací metr a ocelové měřítko: Pro exaktní kontrolu rozměrů.
• Ostrá tužka: Ideálně s tvrdostí tuhy HB nebo H pro zachování tenké a zřetelné rysky.
• Důlčík nebo šídlo: K vytvoření mechanického vodicího bodu před samotným vrtáním.
• Krepová papírová páska (malířská páska): Zabraňuje poškrábání a stabilizuje povrch v místě vrtání.
• Podkladová deska: Hladký odřezek tvrdého dřeva, lamina nebo dřevotřísky jako dorazová podložka na rubové straně.
• Truhlářské svěrky: K pevnému a bezpečnému zafixování podkladového materiálu k dílci.
• Spojovací šrouby M4: Vhodná délka odpovídá tloušťce čela (nejčastěji 16 mm nebo 18 mm) zvětšené o hloubku závitu v úchytce (přibližně + 5 až 8 mm).

Příprava: Jak správně určit rozteč otvorů

Před započetím práce je nutné ověřit skutečnou konstrukční vzdálenost závitů úchytky. Nikdy se nespoléhejte pouze na orientační údaje na obalu, ale přeměřte vzdálenost od středu kříže jednoho závitu ke středu druhého pomocí posuvného měřítka.

Evropská výroba nábytku využívá unifikovaný Systém 32, kde rozteč všech montážních bodů představuje násobek 32 mm. V interiérech se často uplatňují kompaktní 32 mm kabinetové rukojeti, ale nejčastěji se setkáte s těmito standardními rozměry:

• Rozteč 96 mm (3 × 32 mm)
• Rozteč 128 mm (4 × 32 mm)
• Rozteč 160 mm (5 × 32 mm)
• Rozteč 192 mm (6 × 32 mm)
• Rozteč 256 mm a 320 mm pro široké zásuvkové fronty

Jednobodové knopky vyžadují vyvrtání pouze jednoho otvoru, což rozměření zjednodušuje, avšak vyžaduje přesné vystředění na pohledové ploše.

Ergonomie a optimální umístění podle typu nábytku

Výška a pozice montáže se odvíjí od ergonomických zásad a typu nábytkového modulu:

• Horní závěsné skříňky: Úchytky se zpravidla umisťují do spodní třetiny dvířek s odsazením 30 až 50 mm od spodní a boční hrany naproti pantům.
• Spodní skříňky a zásuvkové výsuvy: U zásuvek se madla instalují nejčastěji přesně na geometrický střed čela. V moderních kuchyních se z ergonomických důvodů volí také horní třetina čílka, což usnadňuje uchopení bez nutnosti hlubokého předklonu.
• Vysoké šatní a potravinové skříně: Montážní výška se přizpůsobuje přirozené výšce úchopu uživatele, což je zpravidla 1000 až 1100 mm od čisté podlahy.

Návod krok za krokem: Rozměření a vrtání bez vyštípnutí

Tento montážní postup popisuje instalaci dvoubodové úchytky na laminovanou dřevotřískovou desku s melaminovou hranou.

Krok 1: Oblepení montážního prostoru páskou

Na místo předpokládaného vrtání nalepte pruh papírové krepové pásky. Tento krok plní dvě zásadní funkce: na světlé pásce jsou rysky tužkou dokonale čitelné (což oceníte, pokud montujete moderní tmavé či bílé madla na skříňky) a papírová vrstva snižuje pnutí povrchového laminátu, čímž minimalizuje tvorbu mikroskopických trhlin při prvním záběru vrtáku.

Krok 2: Vynesení středových a pomocných os

Změřte celkovou šířku a výšku čela. U zásuvky o šířce 600 mm označte svislou osu přesně na kótě 300 mm. Následně změřte výšku čílka, vydělte ji dvěma a narýsujte vodorovnou osu. Průsečík těchto dvou čar tvoří přesný střed zásuvkového čela.

Krok 3: Rozměření montážních otvorů

Zjištěnou rozteč kování vydělte dvěma. Pokud montujete kování s roztečí 128 mm, polovina činí 64 mm. Od narýsovaného středu odměřte přesně 64 mm směrem doleva a 64 mm směrem doprava na vodorovné ose. Pomocí úhelníku ověřte, že obě značky leží v naprosto identické vzdálenosti od horní i spodní hrany dílce.

Krok 4: Označení bodu důlčíkem

Přiložte hrot šídla nebo důlčíku přímo na průsečík rysek. Mírným tlakem dlaně vytvořte ve fólii malý důlek. Tento mechanický bod zaručí, že středicí hrot vrtáku po hladkém laminu nesjede ani o zlomek milimetru.

Krok 5: Pevné přiložení podkladové desky

Při průchodu vrtáku skrz materiál dochází na zadní straně k masivnímu tlaku na lamino. Bez pevného protitlaku se vrstva melaminu na rubu nekontrolovaně odštípne. Proto na zadní stranu čela – přímo za vrtané body – přiložte rovný zbytek dřevotřísky a pevně jej přitáhněte truhlářskými svěrkami. Mezi čelisti svěrek a pohledovou plochu vložte karton, abyste zabránili otlakům.

Krok 6: Vrtání otvoru

Nasaďte ostrý vrták do dřeva o průměru 4 mm do vyraženého důlku. Vrtačku držte striktně kolmo k rovině desky (v úhlu 90° ve všech osách). Nastavte vyšší otáčky a vrtejte plynulým, mírným tlakem. Nechte vrták pracovat vlastní vahou a břity. Provrtejte čelo skrz až do podkladové desky. Vrtačku vytahujte z otvoru za stálého chodu, aby šroubovice bezpečně vynesla všechny piliny.

Krok 7: Usazení úchytky a dotažení

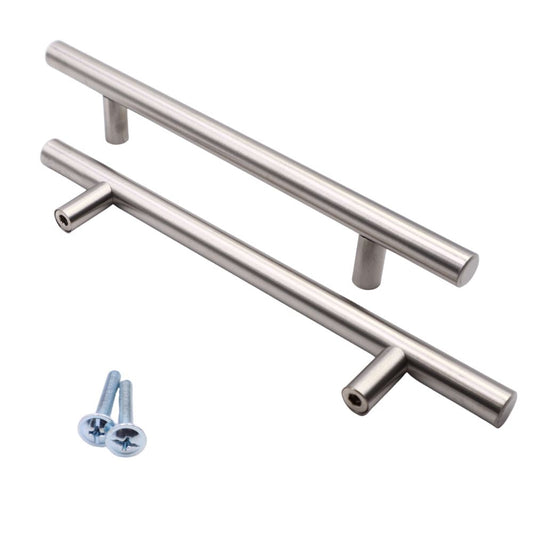

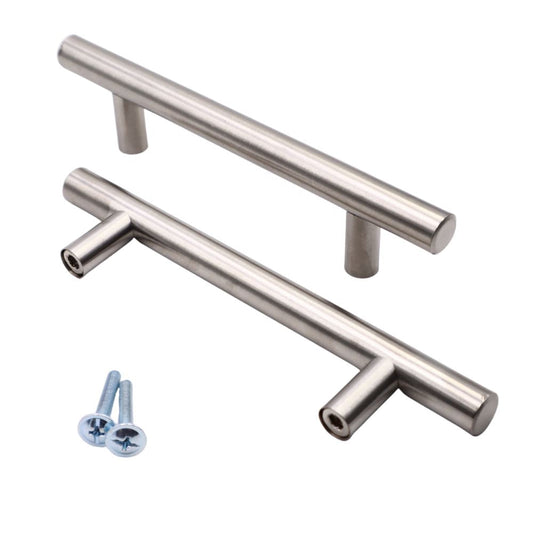

Odstraňte krepovou pásku a očistěte otvor od třísek. Z rubové strany prostrčte montážní šrouby M4. Na lícové straně přiložte kování – ať už se jedná o elegantní zlaté kování na skříňky, matné profily nebo hliníkové úchytky na skříňky – a šrouby nejprve lehce chytněte rukou o dva až tři závity. Tím zabráníte poškození vnitřního závitu. Následně šrouby dotáhněte ručním šroubovákem odpovídající velikosti (obvykle PZ2). Nepoužívejte aku šroubovák na plný výkon, abyste jemný závit v těle úchytky nestrhli.

Nejčastější chyby při vrtání kování a jak se jim vyhnout

Práce s nábytkovými čely netoleruje nepřesnosti. Zde jsou tři nejčastější montážní omyly:

• Vrtání bez protilehlého podkladu: Zadní strana čela se bez podložení vyštípne. Vznikne nevzhledný kráter, který hlava šroubu často nedokáže překrýt, a spojení ztrácí svou pevnost při namáhání tahem.
• Vrtání pod úhlem: Pokud neudržíte kolmý úhel 90°, otvory na zadní straně budou mít jinou rozteč než na přední. Šrouby v desce budou stát šikmo, nezapadnou do závitu úchytky a při pokusu o dotažení dojde k jejich vzpříčení nebo zalomení.
• Záměna rozměrů u naložených dvířek: Při měření na dvířkách je nutné brát v úvahu přesah čela přes korpus a polohu závěsů. Madlo umístěné příliš blízko straně pantů může při otevírání narážet do sousedních skříněk.

Praktický tip pro sériovou montáž: Pokud osazujete celou kuchyňskou linku nebo šatní sestavu, vyrobte si jednoduchou vrtací šablonu z překližky nebo použijte nastavitelnou montážní šablonu s ocelovými pouzdry. Šablona garantuje identické umístění otvorů na všech dílcích během několika vteřin bez nutnosti opakovaného rozměřování.

Často kladené otázky (FAQ)

Jaký přesný průměr vrtáku zvolit pro šrouby M4?
Optimální je kvalitní vrták do dřeva o průměru 4,0 mm až 4,5 mm. Vrták 4,5 mm poskytuje drobnou vůli půl milimetru, která usnadňuje přesné srovnání úchytky, aniž by došlo ke zmenšení dosedací plochy hlavy šroubu.

Lze nahradit staré úchytky novými s jinou roztečí?
Při změně rozteče (například z 96 mm na 160 mm) zůstanou původní otvory viditelné. Zamaskovat je v dekoru dřeva voskovým tmelem bývá esteticky problematické. Ideálním technickým řešením je použít úchytku se zadní krycí lištou (rozetou), která staré otvory spolehlivě překryje, případně vybrat nové modely s totožnou původní roztečí v kategorii nábytkové doplňky.

Jak opravit vyštípnutý otvor na zadní straně dvířek?
Pokud se laminát na rubu vyštípl a hlava šroubu propadává do otvoru, použijte širokou ocelovou podložku pod šroub M4. Podložka rozloží tlak na nepoškozenou plochu a zajistí pevné dotažení rukojeti.

Lze nábytková madla lepit místo vrtání?
Oboustranné montážní pásky nebo lepidla jsou vhodné pouze pro lehké dekorativní prvky. Plně naložené zásuvky se systémem tlumení vyžadují k otevření značnou tažnou sílu, kterou bezpečně přenese pouze mechanický spoj skrz desku zajištěný ocelovými šrouby.
