Jak dodatečně namontovat tlumené dovírání na zásuvky a dvířka skříněk

Systém tlumeného dovírání (soft-close) představuje mechanické tlumicí řešení, které na posledních centimetrech dráhy zbrzdí pohyb nábytkových dvířek nebo zásuvek a pomocí integrované pružiny či hydraulického pístu je tiše a plynule dotáhne do zavřené polohy.

Dodatečná montáž této technologie do stávajícího nábytku vyžaduje pečlivost a přesné měření, zvládnete ji však s běžným dílenským nářadím. Při modernizaci skříněk máte dvě základní možnosti: buď vyměníte původní kování za moderní nábytkové komponenty s integrovaným tlumením, nebo nainstalujete samostatné přídavné tlumiče. Tento technický průvodce vás provede montážními kroky, specifikacemi rozměrů a správným seřízením pro skříňky i zásuvkové pojezdy.

Náročnost a časový rámec montáže

• Obtížnost: Střední (vyžaduje základní zkušenosti s montáží nábytku a přesnou prací s metrem a úhelníkem).
• Časová náročnost: přibližně 15 až 25 minut na jedno křídlo dvířek; zhruba 20 až 30 minut na jednu zásuvku.

Potřebné nářadí a montážní materiál

Před zahájením montáže si připravte následující vybavení:

• Akumulátorový šroubovák s bitem PZ2 (Pozidriv) nebo odpovídajícím bitem Torx (TX).
• Dřevěné vruty se zápustnou hlavou do dřevotřísky (standardně rozměry 3,5 × 16 mm nebo 4 × 16 mm).
• Svinovací metr, tesařský úhelník a truhlářskou tužku.
• Důlčík nebo vrták do dřeva o průměru 3 mm pro předvrtání otvorů.
• Sukovník o průměru 35 mm (nezbytný pouze v případě, kdy frézujete nové miskové otvory do čelních ploch).
• Kvalitní kování a doplňky: moderní závěsy skříně s tlumeným zavíráním, přídavné tlumiče nebo přesné výsuvy zásuvek.

Část 1: Dodatečná montáž tlumeného dovírání na nábytková dvířka

Tlumení dvířek funguje na principu hydraulického pístu, který absorbuje kinetickou energii zavírajícího se křídla a eliminuje rázy do korpusu. Pro modernizaci skříněk lze využít dvě osvědčené metody.

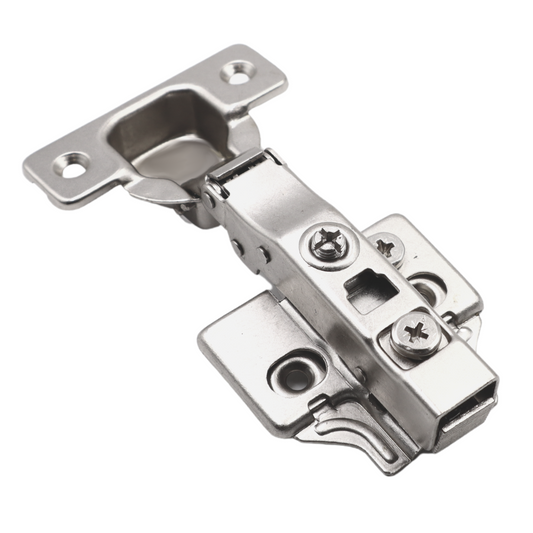

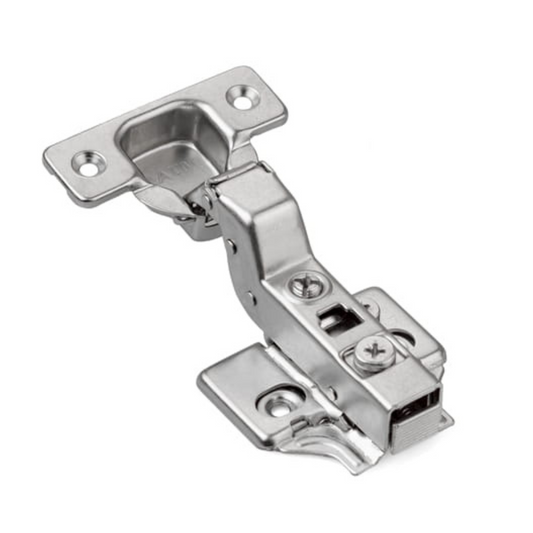

Metoda A: Kompletní výměna miskových pantů

Nejčistším a nejtrvanlivějším technickým řešením je výměna původních závěsů za nové miskové panty s integrovaným tlumicím pístem přímo v ramínku nebo v misce kování.

Postup krok za krokem:

1. Určení typu naložení dvířek: Před montáží závěsů je nutné přesně identifikovat konstrukci dvířek vůči korpusu skříňky:
   • Naložená dvířka: Čelo dvířek v zavřeném stavu zcela překrývá přední hranu bočnice korpusu.
   • Polonaložená dvířka: Dvě sousední křídla se dělí o jednu středovou mezistěnu korpusu.
   • Vložená dvířka: Dvířka jsou zapuštěna uvnitř korpusu a lícují s jeho vnějšími hranami.
2. Demontáž původního kování: Uvolněte šrouby z montážních podložek na vnitřní straně korpusu. Sejměte křídlo dvířek a vyšroubujte staré misky z čelní plochy.
3. Kontrola průměru a hloubky otvoru: Standardní miskové nábytkové panty vyžadují kruhovou misku o průměru 35 mm a montážní hloubku zpravidla 11,5 mm až 13 mm. Pokud původní vyfrézovaný otvor těmto rozměrům odpovídá, nové panty lze osadit bez úprav.
4. Montáž nových závěsů: Vložte misku závěsu do připraveného otvoru. Přiložte úhelník, srovnejte tělo pantu přesně do úhlu 90° vůči hraně dvířek a zafixujte dvěma vruty 3,5 × 16 mm se zápustnou hlavou.
5. Připevnění montážních podložek: Na boční stěnu korpusu přišroubujte křížové podložky. Využijte původní otvory nebo standardní systémové vrtání (rozteč 32 mm).
6. Zavěšení a 3D seřízení dvířek: Nacvakněte ramínko závěsu na montážní podložku (u klipových systémů) nebo jej zajistěte fixačním šroubem. Pomocí excentrických šroubů na ramínku nastavte polohu dvířek ve třech osách (výška, hloubka a stranový posun), dokud nedosáhnete rovnoměrných a rovnoběžných spár.

Metoda B: Instalace přídavných adaptérů a tlumičů

V situacích, kdy jsou stávající mechanické panty v dobrém stavu a nechcete je demontovat, můžete přidat samostatné tlumiče dovírání dvířek. Tyto prvky se instalují buď nacvaknutím na stávající tělo pantu (pokud to konstrukce dovoluje), nebo přišroubováním na vnitřní stranu korpusu skříňky.

1. Umístění: Tlumič se upevňuje na vnitřní stranu korpusu na straně úchytky. U běžných skříněk postačí jeden tlumič umístěný v horní třetině výšky.
2. Nastavení dorazu: Tlumicí píst musí při zavření absorbovat náraz křídla, nesmí však bránit jeho úplnému dovření. Přední hrana adaptéru se obvykle zarovnává s přední hranou bočnice.
3. Upevnění a test: Přišroubujte adaptér pomocí vrutů do dřeva. Zkontrolujte plynulost dovírání a případně polohu mírně zkorigujte v oválných montážních otvorech. Celý systém lze doplnit o další praktické nábytkové doplňky zvyšující komfort obsluhy.

Část 2: Dodatečná montáž tlumení pro zásuvky

Zásuvky s tlumeným dojezdem výrazně zvyšují komfort v kuchyních, šatnách i dílenských skříňkách, kde manipulujete s těžším obsahem. Ve většině případů dodatečná montáž znamená kompletní náhradu původních pojezdů za moderní tlumicí systémy.

Technické požadavky a vyměření rozměrů

Před výběrem kování musíte přesně zkontrolovat vnitřní proporce korpusu i samotné zásuvky:

• Montážní šířka (vůle pro pojezd): Standardní kuličkové pojezdy s tlumením vyžadují boční prostor přesně 12,7 mm mezi vnější bočnicí zásuvky a vnitřní stěnou korpusu (na každé straně, celkově tedy 25,4 mm).
• Jmenovitá délka: Změřte hloubku zásuvkového boxu. Délka výsuvu (např. 250 mm, 300 mm, 450 mm, 500 mm) nesmí přesáhnout vnitřní hloubku korpusu. Pro standardní hloubky jsou často vyhledávané například odolné výsuvy zásuvek výšky 45 mm, které nabízejí vysokou nosnost i stabilitu chodu.
• Rozsah vysunutí: Pro maximální přehled volte výsuvné zásuvky plného výsuvu, které umožňují stoprocentní vysunutí celé zásuvky před korpus, což usnadňuje přístup k věcem uloženým vzadu.

Montáž kuličkových pojezdů s tlumeným dovíráním

1. Demontáž staré zásuvky: Zásuvku zcela vytáhněte, uvolněte pojistky původních výsuvů a odstraňte staré vodicí lišty z korpusu i ze zásuvkového boxu.
2. Rozpojení nového výsuvu: Kuličkové pojezdy se skládají z vnějšího profilu (pro korpus) a vnitřního profilu (pro zásuvku). Pro oddělení stlačte plastovou aretační páčku umístěnou uvnitř kolejnice a profil vysuňte ven.
3. Instalace profilu na zásuvku: Vnitřní úzký profil přiložte na bok zásuvky tak, aby lícoval s její přední hranou. Upevněte jej pomocí vrutů se zápustnou hlavou. Je kriticky důležité, aby hlavy šroubů zcela zapadly do materiálu a neblokovaly pohyb ložiskových kuliček.
4. Vyměření a montáž na korpus: Pomocí vodováhy nebo tesařského pravítka si na vnitřní stěně korpusu narýsujte vodorovnou osu montáže. Přední hrana korpusového profilu se zpravidla usazuje přibližně 2 mm za přední hranu bočnice korpusu, aby zůstal prostor pro doraz čílka.
5. Zajištění lišty: Korpusovou lištu přišroubujte skrze oválné montážní otvory, které vám v případě potřeby umožní jemnou korekci výšky v rozsahu 1 až 2 mm.
6. Nasazení a vyzkoušení: Zásuvku s namontovanými profily zasuňte rovnoběžně do korpusových lišt a rovnoměrným tlakem ji zatlačte dovnitř, dokud neuslyšíte zacvaknutí aretace. Mechanismus tlumeného dotažení začne působit na posledních zhruba 30 až 50 mm dráhy a zásuvku tiše dovře.

Časté chyby při dodatečné montáži kování

Při přestavbě na tlumené dovírání se vyhněte následujícím technologickým chybám:

• Záměna systémů soft-close a push-to-open: Tyto dva mechanismy mají opačnou funkci. Soft-close tlumí a přitahuje, zatímco bezúchytkový systém push-to-open po stlačení čela vyrazí zásuvku ven. Kombinace standardního tlumeného pantu a klasického bezúchytkového otvírače nefunguje správně bez speciálně upraveného mechanismu.
• Předimenzování tlumicí síly u lehkých křídel: Pokud nainstalujete dva silné tlumené závěsy na velmi lehká a malá dvířka, nízká hmotnost křídla nemusí překonat odpor pístů a dvířka se nemusí dovřít. V takovém případě stačí použít pouze jeden tlumený pant doplněný jedním standardním závěsem bez tlumení.
• Použití nevhodných šroubů s půlkulatou hlavou: U kuličkových výsuvů musí být použity výhradně vruty se zápustnou hlavou. Šrouby s vystouplou hlavou narážejí do ložiskové klece, což vede k zasekávání pojezdu a zničení ložiska.
• Nedodržení montážní mezery 12,7 mm: Pokud je prostor mezi korpusem a zásuvkou menší nebo větší než předepsaných 12,7 mm na stranu, kuličkový pojezd bude pod mechanickým pnutím pracovat ztuha, dojde k poškození kuliček nebo selhání tlumicího pístu.

Často kladené otázky (FAQ)

Jaký je rozdíl mezi samotahem a tlumeným dovíráním?
Samotah (samovtah) je pružinový mechanismus, který zásuvku na konci dráhy pouze prudce přitáhne ke korpusu bez jakéhokoliv brzdění. Tlumené dovírání (soft-close) v sobě spojuje pružinu i hydraulický nebo vzduchový píst, který pohyb plynule zpomalí a zaručí tichý dosed.

Lze namontovat tlumené výsuvy do každé starší zásuvky?
Technicky ano, zásadní podmínkou je však dostatečný boční prostor 12,7 mm na každé straně. U starších zásuvek s dřevěnými vodicími lištami bývá nutné zásuvkový box po stranách zúžit nebo upravit korpus.

Kolik tlumených pantů je potřeba na jedno křídlo dvířek?
Pro standardní nábytková dvířka do výšky přibližně 900 mm a hmotnosti do 15 kg postačuje jeden kvalitní závěs s tlumením v kombinaci s jedním netlumeným pantem stejné konstrukční řady. U velkých a těžkých šatních dveří o výšce nad 1600 mm doporučujeme osadit dva až tři tlumené závěsy.

Dá se síla tlumení u pantů regulovat?
Vybrané modely prémiových závěsů disponují mechanickým přepínačem přímo na misce, kterým lze funkci tlumení zcela deaktivovat (například u příliš lehkých horních skříněk). Plynulá regulace brzdného odporu v newtonech (N) však u běžného nábytkového kování standardem nebývá.
