Podnoží pro modulární policové regály: Jak vyrobit industriální nožky z trubek

Kovové podnoží z ocelových trubek a závitových přírub rovnoměrně rozkládá statické zatížení nábytku a umožňuje bezpečnou montáž industriálních nábytkových nohou i na odlehčené voštinové korpusy.

Úprava standardních policových systémů s hloubkou rámu 390 mm pomocí industriálního trubkového podnoží vyžaduje přesné technické plánování. Tyto běžné policové díly nebývají vyrobeny z masivního dřeva, nýbrž využívají sendvičovou konstrukci s voštinovou výplní. Korpus se při montáži chová podobně jako skořápka – zvenku je pevný, uvnitř však dutý. Vnitřní prostor tvoří papírová voština, zatímco nosný masivní lem z dřevotřísky nebo MDF dosahuje šířky pouze 30 mm až 50 mm podél vnějších hran. Tento návod poskytuje detailní technologický postup pro kutily i truhláře, kteří chtějí sestavit pevné trubkové podnoží z temperované litiny a bezpečně jej ukotvit do odlehčeného korpusu.

Přehled projektu: Časová náročnost a obtížnost

• Obtížnost: Střední (vyžaduje základní znalosti kotevní techniky a práce s aku šroubovákem)
• Časová náročnost: 1,5 až 2 hodiny
• Nosnost: Limitována pevností šroubového spoje v dřevotřískovém lemu; samotné litinové trubky snesou zatížení stovek kilogramů.

Potřebný materiál a nářadí

Pro konstrukci autentických nožek v industriálním stylu se využívají standardizované fitinky a trubky s trubkovým závitem (Whitworth). Nejčastěji se volí rozměry 1/2 palce (vnější průměr trubky 21,3 mm) nebo 3/4 palce (vnější průměr trubky 26,9 mm).

Materiál na 4 industriální nábytkové nohy:

• 4× podlahová příruba z černé temperované litiny (se 3 nebo 4 montážními otvory)
• 4× závitová trubka (délka dle požadované výšky, typicky 100 mm nebo 150 mm)
• 4× koncová litinová záslepka (s vnitřním závitem)
• 16× vruty s půlkulatou hlavou (panhead, rozměr 4 × 16 mm nebo 4 × 20 mm, drážka TX Torx či PZ Pozidriv)

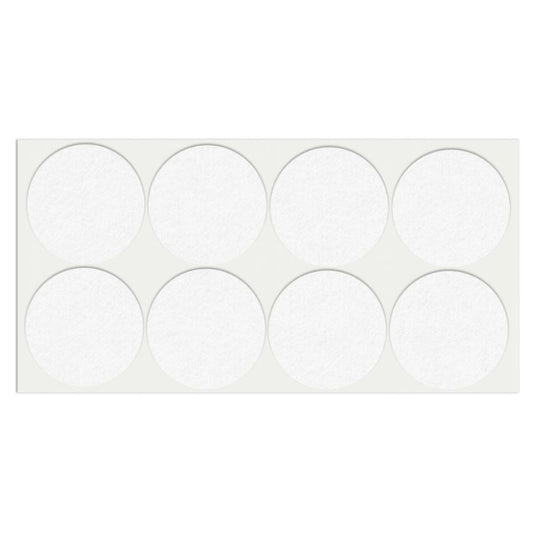

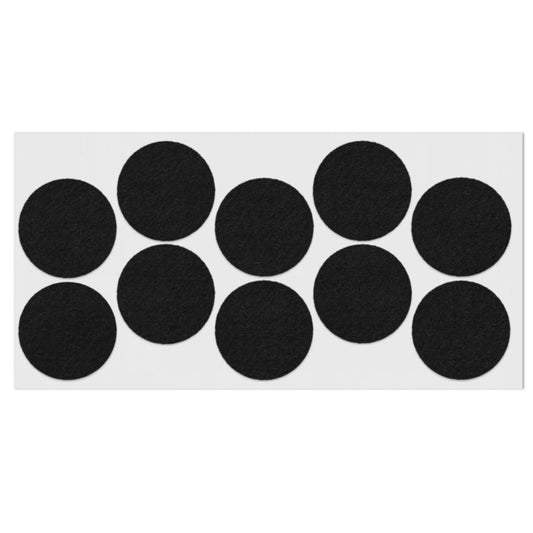

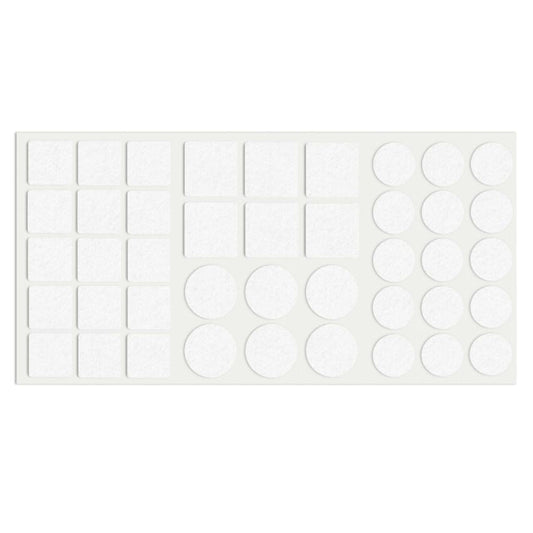

• Samolepicí filcové podložky o průměru odpovídajícím záslepce

Pokud preferujete rychlejší instalaci bez nutnosti skládání jednotlivých fitinek, lze jako alternativu zvolit hotové kovové nohy nábytku s předem integrovanou montážní deskou.

Doporučené nářadí:

• Aku šroubovák s regulací točivého momentu
• Vrták do dřeva o průměru 3 mm s nastavitelným hloubkovým dorazem
• Svinovací metr nebo truhlářský skládací metr
• Tesařská tužka
• Vodováha (délka min. 60 cm)

Podrobný montážní postup krok za krokem

Krok 1: Vyměření a umístění přírub

Vnější obvodové desky modulárních policových korpusů mají obvykle celkovou tloušťku 39 mm. Nosná zóna pro bezpečné zašroubování vrutů se nachází pouze v pásu 30 mm až 40 mm od vnější hrany.

1. Položte korpus na čistou a měkkou podložku tak, aby jeho spodní strana směřovala vzhůru.
2. Odměřte od obou vnějších hran každého rohu vzdálenost 20 mm směrem dovnitř. Získáte tím středovou osu pro bezpečné kotvení.
3. Přiložte litinovou přírubu (např. 3/4" příruba má vnější průměr přibližně 85 mm).
4. Přírubu pootočte tak, aby minimálně dva, ideálně tři montážní otvory ležely přesně v masivním dřevotřískovém lemu. Zbývající otvor může zasahovat do duté části s voštinou.
5. Označte středy otvorů tužkou.

Krok 2: Předvrtání montážních otvorů

Předvrtání je u laminovaných dřevotřískových desek kriticky důležité. Zabraňuje vyštípnutí laminace a prasknutí nosného materiálu při zašroubování vrutu.

1. Upněte do sklíčidla aku vrtačky vrták do dřeva o průměru 3 mm.
2. Nastavte hloubkový doraz na 15 mm (při použití vrutů 4 × 16 mm). Pokud nemáte doraz, vyznačte hloubku na vrtáku kouskem lepicí pásky.
3. Všechny označené body předvrtejte v přesném úhlu 90° vůči ploše nábytku.

Krok 3: Přišroubování přírub k nábytku

Pro montáž plochých litinových přírub používejte výhradně vruty s půlkulatou hlavou (panhead). Běžné vruty se zápustnou hlavou vytvářejí v rovné díře litinové příruby klínový tlak, což může způsobit prasknutí odlitku nebo utržení hlavy vrutu.

1. Umístěte přírubu na předvrtané otvory.
2. Zašroubujte vruty odpovídajícím bitem (např. TX20 nebo PZ2).
3. Nastavte utahovací moment aku šroubováku na nízkou hodnotu, aby nedošlo ke stržení závitu v dřevotřísce. Protočený vrut ztrácí více než 80 % své nosnosti.

Poznámka k dutým zónám: Pokud některý z otvorů vyjde do duté části s papírovou voštinou, standardní vrut v něm nebude držet. Lze použít speciální kotvu do dutých materiálů, avšak hlavní zatížení musí vždy nést vruty ukotvené v obvodovém rámu.

Krok 4: Kompletace trubkového podnoží

1. Závitovou trubku zašroubujte rukou do upevněné podlahové příruby a pevně dotáhněte.
2. Na spodní konec trubky našroubujte litinovou záslepku.
3. Na dosedací plochu záslepky nalepte filcovou podložku, která ochrání plovoucí podlahy, parkety či dlažbu před poškrábáním.

Krok 5: Ustavení skříňky a jištění proti převrácení

1. Korpus obracejte vždy ve dvou osobách. Nábytek nikdy nepřeklápějte přes nově namontované nohy – vznikající pákový efekt by mohl vytrhnout kování z dřevotřísky.
2. Pomocí vodováhy zkontrolujte vodorovnost horní desky. Drobné nerovnosti lze korigovat lehkým povolením závitu záslepky, pro výrazně nerovné podlahy jsou však konstrukčně spolehlivějším řešením přímo nastavitelné nohy nábytku.
3. Bezpečnostní upozornění: Zvednutím nábytku na nožky se zvyšuje jeho těžiště. Korpus musí být vždy bezpečně ukotven ke zdi pomocí úhelníku a hmoždinek odpovídajících typu vašeho zdiva.

Typické chyby při svépomocné montáži

1. Použití příliš dlouhých vrutů: Vnější stěny standardních policových korpusů mívají tloušťku 39 mm. Při použití vrutů delších než 25 mm hrozí proražení vnitřního laminovaného povrchu korpusu.

2. Montáž příliš blízko středu desky: Pokud přírubu posunete více než 50 mm od hrany, minete zpevněný dřevotřískový lem a vruty skončí pouze v papírové výplni. Takové upevnění selže při prvním bočním zatížení.

3. Nevhodný šroubovací bit: Použití nesprávného profilu (např. bit PH místo PZ) vede k protočení nástroje v drážce a poškození hlavy vrutu, což znemožní budoucí dotažení či demontáž.

4. Vynechání předvrtání: Přímé šroubování vrutů do laminátu bez předvrtání vede k popraskání povrchu a vzniku mikrotrhlin v dřevotřísce, kterými může do desky vnikat vzdušná vlhkost.

Často kladené otázky (FAQ)

Lze na tento typ korpusu použít i jiné nábytkové nohy?
Ano. Pokud dodržíte pravidlo kotvení do zpevněného obvodového lemu, můžete použít libovolné standardní nábytkové nohy. Důležité je pouze to, aby základna nožky nepřesahovala šířku masivního rámu.

Jakou nosnost má podnoží z temperované litiny?
Litinové fitinky a ocelové trubky jsou původně dimenzovány pro tlakové potrubní rozvody a snesou zatížení v řádu tun. Limitujícím faktorem celé sestavy je výhradně pevnost dřevotřískového korpusu a vytrhávací síla vrutů. Při správném předvrtání a pevném usazení ve čtyřech rozích konstrukce bez problémů unese plně naloženou knihovnu.

Lze trubkové fitinky využít i pro nástěnné police?
Určitě, trubkové sestavy jsou velmi oblíbené pro industriální nástěnné regály. Pro spolehlivé uchycení dřevěných policových desek na zeď lze jako alternativu využít také specializovaná kování, jako je například kovová police podpora.

Je nutné závity trubek těsnit teflonovou páskou?
Není to nutné. Na rozdíl od instalatérských rozvodů vody a plynu se v nábytkářství závity netěsní konopím ani teflonem. Trubky se šroubují nasucho a dotahují se pouze rukou tak, aby byla zajištěna souosost a stabilita podnoží.
